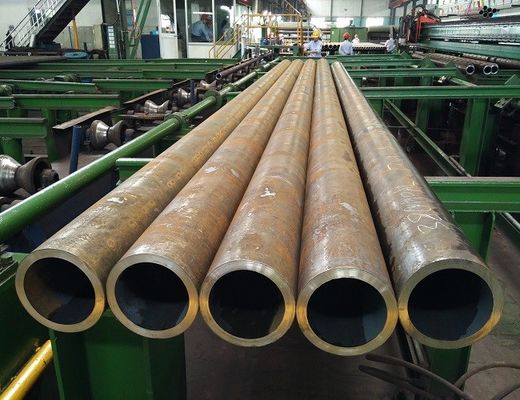

ठंडा बना हुआ स्ट्रक्चरल स्टील ट्यूब ब्लैक पेंटेड सीमलेस गोस्ट 8734 75

1. व्यास के बाहर: 32 - 21 9 मिमी
(32; 33,7; 38; 42; 42,4; 45; 48,3; 50; 51; 54; 57; 60; 60.3 *; 63,5; 68; 70; 73; 76; 82,5 * ; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 15 9; 168; 178 *; 180; 1 9 4; 203; 21 9)
2. दीवार मोटाई: 2.8 - 46 मिमी
(2,8; 3; 3,2 *; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9, 5; 10; 11; 12; 13; 14; 15; 16; 17; 18; 1 9; 20; 22; 24; 25; 26; 28; 30; 32; 34; 35; 36; 38; 40; 42; 45)।
3. सहनशीलता:
ओडी: डी 32 - 50 मिमी: ± 0.5 मिमी

डी 51 - 21 9 मिमी: ± 1%
डब्ल्यूटी: एस 2,8 - 15 मिमी: + 12,5% - 15%
एस 16 - 30 मिमी: ± 12,5%
एस 32 - 45 मिमी: + 10% - 12,5%
टिप्पणियाँ:
ए। स्टील ग्रेड: 10, 20, 35, 45, 10 एमएन 2, 15 सीआर, 20 सीआर, 40 सीआर, 30 सीआरएमएनएसआई, 15 सीआरएमओ, 30 सीआरएम एसीसी। गोस्ट 1050-88, गोस्ट 4543-71, गोस्ट 1 9281-89।
ख। "*" द्वारा चिह्नित आयाम, साथ ही इंटरमीडिएट आयामों को अनुबंध के अधीन उत्पादित किया जाता है।
सी। गोस्ट 8732-78 के अनुसार पाइप और सहिष्णुता के आयाम।
गोस्ट 8731-74 के अनुसार तकनीकी आवश्यकताओं।
व्यास और दीवार मोटाई के आधार पर 4 से 11.7 मीटर की लंबाई।
घ। गुणवत्ता के मीट्रिक के समूह:
बी - मारे गए स्टील के लिए रासायनिक संरचना की दर सेटिंग के साथ (गोस्ट 1050-88 के अनुसार ग्रेड, गोस्ट 4543-71, गोस्ट 1 9281-89);
वी - यांत्रिक गुणों और रासायनिक संरचना की दर सेटिंग के साथ;
जी - गर्मी से इलाज के नमूने के लिए रासायनिक संरचना और यांत्रिक गुणों के नियंत्रण की दर सेटिंग के साथ। यांत्रिक गुण स्टील मानकों के अनुसार हैं।
