| एमओक्यू: | 1 टन |
| कीमत: | 800-1000 USD/Tons |
| मानक पैकेजिंग: | बंडलों में या लकड़ी के बक्से में। |
| वितरण अवधि: | उत्पादों पर 20-30 दिन |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | प्रति वर्ष 60000 टन/टन |

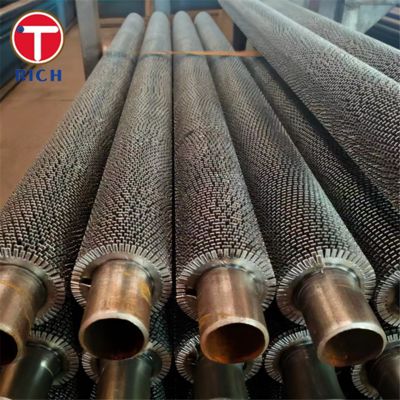

हेलिकल फिन्ड ट्यूब विशेष हीट ट्रांसफर तत्व हैं जो एक बेस ट्यूब और ट्यूब की बाहरी सतह के साथ हेलिकली वेल्डेड निरंतर स्पाइरल फिन्स से बने होते हैं। वे आमतौर पर थर्मल और संक्षारण आवश्यकताओं के आधार पर कार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु स्टील से बने होते हैं। उत्कृष्ट गर्मी चालकता और स्थायित्व सुनिश्चित करने के लिए फिन्स को बेस ट्यूब से यांत्रिक रूप से जोड़ा जाता है या लगातार वेल्ड किया जाता है।
बेस ट्यूब सामग्री:कार्बन स्टील, स्टेनलेस स्टील, या मिश्र धातु स्टील
फिन सामग्री:कार्बन स्टील, स्टेनलेस स्टील, या एल्यूमीनियम
बाहरी व्यास:19 मिमी – 63.5 मिमी
फिन ऊंचाई:6 मिमी – 25 मिमी
फिन मोटाई:0.8 मिमी – 3.0 मिमी
फिन पिच:2.5 मिमी – 10 मिमी
ट्यूब लंबाई:12 मीटर तक (अनुकूलन योग्य)
वेल्डिंग विधि:उच्च आवृत्ति प्रतिरोध वेल्डिंग या निरंतर वेल्डिंग
उच्च यांत्रिक शक्ति और बेहतर गर्मी हस्तांतरण दक्षता
कम संपर्क प्रतिरोध सुनिश्चित करने वाले फिन और बेस ट्यूब के बीच उत्कृष्ट बंधन
उच्च तापमान पर संक्षारण, ऑक्सीकरण और थर्मल तनाव के लिए प्रतिरोधी
विशिष्ट हीट एक्सचेंजर अनुप्रयोगों के अनुरूप फिन पिच, ऊंचाई और सामग्री को अनुकूलित किया जा सकता है
लंबा सेवा जीवन और कम रखरखाव लागत
एक पेशेवर निर्माता के दृष्टिकोण से, हम औद्योगिक ग्राहकों की प्रमुख तकनीकी चिंताओं को संबोधित करते हैं:
सीधेपन और सहनशीलता नियंत्रण:ट्यूबों का निर्माण सख्त सीधेपन नियंत्रण (≤1mm/m) और ±0.3mm के भीतर व्यास सहनशीलता के तहत किया जाता है, जो हीट एक्सचेंजर सिस्टम में एकदम सही फिट और आसान असेंबली सुनिश्चित करता है।
समान वेल्डिंग गुणवत्ता:निरंतर स्वचालित वेल्डिंग पूरी ट्यूब लंबाई के साथ सुसंगत फिन अटैचमेंट और समान गर्मी हस्तांतरण प्रदर्शन की गारंटी देता है।
सामग्री ट्रेसबिलिटी और गुणवत्ता आश्वासन:सामग्री का प्रत्येक बैच ट्रेस करने योग्य है और ASTM, EN, या GB मानकों का अनुपालन करता है। सभी वेल्ड 100% दृश्य और आयामी रूप से निरीक्षण किए जाते हैं।
थर्मल प्रदर्शन अनुकूलन:फिन ज्यामिति का सटीक नियंत्रण इष्टतम सतह क्षेत्र अनुपात सुनिश्चित करता है, गर्मी विनिमय दक्षता को अधिकतम करता है और थर्मल प्रतिरोध को कम करता है।
अनुकूलन और OEM सेवा:ग्राहकों की दबाव, तापमान और संक्षारण प्रतिरोध आवश्यकताओं को पूरा करने के लिए अनुरूप डिजाइन और मिश्र धातु संयोजन।
| ग्रेड | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06 | 0.19 | 0.40 | 0.025 | 0.015 | - | - | - |
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–10.5 | - |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| DIN 17175 15Mo3 | 0.12–0.20 | 0.35 | 0.40–0.80 | 0.025 | 0.020 | - | - | 0.25–0.35 |
| EN 10216-2 13CrMo4-5 | 0.08–0.15 | 0.17–0.37 | 0.40–0.70 | 0.025 | 0.020 | 4.0–6.0 | 0.30–0.80 | 0.45–0.65 |
| ग्रेड | तन्य शक्ति (MPa) | उपज शक्ति (MPa) | बढ़ाव (%) | कठोरता (HB) |
|---|---|---|---|---|
| ASTM A179 | 325 | 180 | 35 | 72 |
| ASTM A213 TP304 | 520 | 205 | 40 | 80 |
| ASTM A213 TP316 | 515 | 205 | 40 | 80 |
| DIN 17175 15Mo3 | 440 | 235 | 25 | 143 |
| EN 10216-2 13CrMo4-5 | 440–590 | 230–310 | 22 | 160 |
ASTM:A179, A192, A213, A210
EN:EN 10216-2, EN 10217-7
GB:GB/T 20420, GB/T 5310
JIS:JIS G3461, JIS G3462
GOST:GOST 550-75
हेलिकल फिन्ड ट्यूबों का उपयोग उन उद्योगों में व्यापक रूप से किया जाता है जिन्हें मांग वाले थर्मल स्थितियों के तहत उच्च-दक्षता गर्मी विनिमय की आवश्यकता होती है।
मुख्य उद्योग:
बिजली उत्पादन
पेट्रोकेमिकल
तेल और गैस शोधन
HVAC सिस्टम
समुद्री और अपतटीय इंजीनियरिंग
विशिष्ट अनुप्रयोग:
बॉयलर में इकोनॉमाइज़र
एयर प्रीहीटर और अपशिष्ट गर्मी वसूली इकाइयाँ
हीट एक्सचेंजर्स में कंडेनसर और बाष्पीकरणकर्ता
रिफाइनरियों में गैस कूलर और हीटर
प्रक्रिया उद्योगों के लिए एयर-कूल्ड हीट एक्सचेंजर्स
ए: निर्माता, ट्रेडिंग भी कर सकते हैं।
ए: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है, यह मात्रा के अनुसार है।
ए: हाँ, हम नमूना मुफ्त में पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की आवश्यकता है।
ए: भुगतान=2000USD, अग्रिम में 30% T/T, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
|
|
