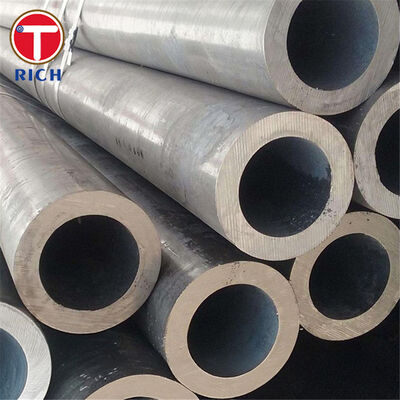

BS 3059-1 बॉयलर के लिए हॉट फिनिश्ड कार्बन स्टील सीमलेस ट्यूब (HFS 320)
सामग्री
BS 3059-1 बॉयलर ट्यूब हॉट फिनिश्ड सीमलेस कार्बन स्टील ट्यूब हैं जिन्हें बॉयलर और सुपरहीटर सेवा के लिए डिज़ाइन किया गया है जहाँ विश्वसनीय दबाव प्रदर्शन, अच्छी गर्मी हस्तांतरण और सुसंगत दीवार अखंडता की आवश्यकता होती है। BS 3059-1 का दायरा सादे-अंत ट्यूब (सीमलेस या वेल्डेड) को 127 मिमी OD तक और बॉयलर और सुपरहीटर के लिए 12.5 मिमी दीवार मोटाई तक कवर करता है।
इस मानक के तहत आमतौर पर आपूर्ति किया जाने वाला हॉट-फिनिश्ड सीमलेस पदनाम HFS 320 है, एक कम-तन्यता कार्बन स्टील ट्यूब जिसे हॉट-फिनिश्ड आपूर्ति की जा सकती है और, जब आवश्यक हो, निर्दिष्ट गुणों को प्राप्त करने के लिए सामान्यीकरण/उप-महत्वपूर्ण एनीलिंग प्रथाओं के साथ।
विशेष विवरण
-
मानक: BS 3059-1:1987 (मानक कैटलॉग द्वारा वापस/निष्क्रिय के रूप में दिखाया गया है; अभी भी विरासत परियोजनाओं और प्रतिस्थापन के लिए व्यापक रूप से उपयोग किया जाता है)
-
ग्रेड / पदनाम: HFS 320 (हॉट फिनिश्ड सीमलेस)
-
उत्पाद रूप: सीमलेस ट्यूब, हॉट फिनिश्ड (हॉट रोल्ड/हॉट फिनिश्ड)
-
आयामी दायरा (प्रति BS 3059-1): OD ≤ 127 मिमी; WT ≤ 12.5 मिमी
-
ट्यूब एंड्स: प्लेन एंड (मानक), अनुरोध पर बेवेल्ड/थ्रेडेड उपलब्ध
-
लंबाई: SRL/DRL/फिक्स्ड कट लंबाई उपलब्ध; अनुरोध पर ~16 मीटर तक
-
डिलीवरी की स्थिति: हॉट फिनिश्ड; निर्दिष्ट होने पर सामान्यीकरण/उप-महत्वपूर्ण एनील लागू किया जा सकता है
-
निरीक्षण दस्तावेज़: मिल टेस्ट सर्टिफिकेट (EN 10204 3.1; 3.2 या तृतीय-पक्ष निरीक्षण उपलब्ध)
मुख्य विशेषताएं
-
ट्रू सीमलेस संरचना: वेल्ड से संबंधित कमजोर बिंदुओं को समाप्त करता है और दबाव विश्वसनीयता में सुधार करता है।
-
मानक के इच्छित आकार सीमा के भीतर बॉयलर परिसंचरण और सुपरहीटर कर्तव्यों के लिए स्थिर यांत्रिक प्रदर्शन।
-
अच्छा निर्माण व्यवहार: आमतौर पर बॉयलर ट्यूब असेंबली में उपयोग की जाने वाली झुकने, बनाने और वेल्डिंग प्रक्रियाओं के लिए उपयुक्त (उचित WPS/PQR के साथ)।
-
गुणवत्ता-सत्यापन योग्य: रसायन विज्ञान + यांत्रिक परीक्षण और सामान्य NDT विकल्प महत्वपूर्ण सेवा के लिए सुरक्षित स्वीकृति का समर्थन करते हैं।
हमारे फायदे
खरीदार आमतौर पर ग्रेड अनुपालन, आयामी सटीकता, ट्रेसबिलिटी, परीक्षण और सतह की स्थिति पर ध्यान केंद्रित करते हैं।
-
प्र: आप यह कैसे सुनिश्चित करते हैं कि ट्यूब वास्तव में BS 3059-1 HFS 320 से मेल खाती है?
A: हम हीट-नंबर ट्रेसबिलिटी और MTC प्रदान करते हैं जो रासायनिक संरचना और तन्यता परिणामों को दिखाते हैं, जो आदेशित मानक और ग्रेड के साथ संरेखित हैं। -
प्र: स्थापना के दौरान OD/WT सहिष्णुता और फिट-अप मुद्दों के बारे में क्या?
A: हम पूर्ण आयामी जांच (OD, WT, लंबाई, सीधापन) चलाते हैं और साइट के पुन: कार्य और अप्रत्याशित बेमेल को कम करने के लिए BS 3059-1 आयामी दायरे के भीतर आपूर्ति रखते हैं। -
प्र: क्या आप NDT और दबाव-कसी हुई सत्यापन का समर्थन कर सकते हैं?
A: UT / ECT और हाइड्रोस्टैटिक परीक्षण जैसे NDT आवश्यकतानुसार प्रदान किए जा सकते हैं, साथ ही बॉयलर ट्यूब के लिए आमतौर पर उपयोग किए जाने वाले चपटा/भड़कना जांच भी। -
प्र: आप पारगमन जंग और सतह से संबंधित अस्वीकृति को कैसे रोकते हैं?
A: हम शिपमेंट और भंडारण के दौरान सतहों की रक्षा के लिए तेल-डुबकी/वार्निश/फॉस्फेटिंग/शॉट ब्लास्टिंग/पेंटिंग विकल्प और पैकेज प्रदान करते हैं। -
प्र: क्या हम तीसरे पक्ष के निरीक्षण (SGS/BV/TÜV) या विशेष प्रलेखन का उपयोग कर सकते हैं?
A: हाँ—तीसरे पक्ष की निरीक्षण रिपोर्ट और उन्नत प्रलेखन पैकेज (उदाहरण के लिए, EN 10204 3.2 जहाँ लागू हो) की व्यवस्था की जा सकती है।
रासायनिक संरचना
| मानक / ग्रेड | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤0.16 | 0.10–0.35 | 0.30–0.70 | ≤0.04 | ≤0.04 |
| ASTM A210 ग्रेड A-1 | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | 0.60–1.20 | ≤0.025 | ≤0.015 |
| JIS G3461 STB340 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 |
| GB/T 5310 20G | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | ≤0.025 | ≤0.015 |
यांत्रिक गुण (5 संबंधित ग्रेड)
यांत्रिक गुण आकार/मोटाई और डिलीवरी की स्थिति के अनुसार भिन्न हो सकते हैं; नीचे दिए गए मान प्रत्येक ग्रेड परिवार के लिए आमतौर पर प्रकाशित न्यूनतम/श्रेणियों को दर्शाते हैं।
| मानक / ग्रेड | तन्यता शक्ति (MPa) | उपज शक्ति (MPa) | बढ़ाव (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320–480 | ≥195 | ≥25 |
| ASTM A210 ग्रेड A-1 | ≥415 | ≥255 | ≥30 |
| EN 10216-2 P235GH (+N) | 360–480 | ≥235 (t≤16 mm) | 24–25 |
| JIS G3461 STB340 | ≥340 | ≥175 | ≥35* |
| GB/T 5310 20G | 410–550 | ≥245 | ≥24* |
*STB340 और 20G के लिए बढ़ाव प्रकाशित तालिकाओं में आकार-निर्भर है; दिखाए गए मान विशिष्ट बॉयलर ट्यूब आकारों के लिए आमतौर पर संदर्भित न्यूनतम हैं।
निष्पादन मानक (ASTM / EN / GOST / JIS / GB)
यदि आपकी परियोजना समकक्ष मानकों को स्वीकार करती है, तो बॉयलर/प्रेशर ट्यूब आपूर्ति के लिए निम्नलिखित का आमतौर पर उपयोग किया जाता है (अंतिम चयन को डिज़ाइन कोड और ऑपरेटिंग तापमान/दबाव आवश्यकताओं से मेल खाना चाहिए):
-
ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M
-
EN: EN 10216 श्रृंखला (दबाव उद्देश्यों के लिए सीमलेस ट्यूब, जिसमें P235GH जैसे उच्च-तापमान ग्रेड शामिल हैं)
-
GOST: GOST 8731 (तकनीकी आवश्यकताएं) + GOST 8732 (हॉट-विकृत सीमलेस पाइप; वर्गीकरण/आयाम)
-
JIS: JIS G3461 (कार्बन स्टील बॉयलर और हीट एक्सचेंजर ट्यूब; उदाहरण के लिए, STB340)
-
GB: GB/T 3087 (कम/मध्यम दबाव बॉयलर) और GB/T 5310 (उच्च दबाव बॉयलर)
अनुप्रयोग क्षेत्र
प्राथमिक उद्योग: भाप बॉयलर, बिजली उत्पादन, पेट्रोकेमिकल हीटिंग सिस्टम, औद्योगिक गर्मी हस्तांतरण उपकरण।
इसका उपयोग सिस्टम के अंदर कहाँ किया जाता है
-
बॉयलर: वाटरवॉल/परिसंचरण ट्यूब, जनरेटिंग बैंक ट्यूब, डाउनकॉमर्स और कनेक्टिंग ट्यूब रन (आकार सीमा के भीतर)
-
सुपरहीटर / रीहीटर (जहां डिजाइन द्वारा लागू हो): ट्यूब कॉइल और इंटरकनेक्टिंग हॉट-साइड ट्यूबिंग
-
इकोनोमाइज़र / हीट एक्सचेंजर: हीट-ट्रांसफर ट्यूब बंडल और रिकवरी सेक्शन
