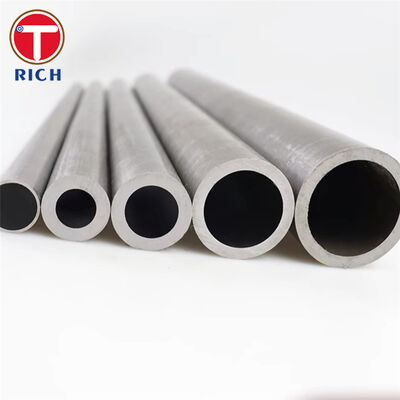

GOST 8731-74 औद्योगिक सेवा के लिए निर्बाध गर्म-विकृत स्टील पाइप

सामग्री

GOST 8731-74 कवर करता है निर्बाध गर्म-विकृत (गर्म-फिनिश) स्टील पाइप सामान्य औद्योगिक उपयोग के लिए, से निर्मित कार्बन और मिश्र धातु इस्पात। पाइप आयाम और सहनशीलता संदर्भित आकार/सहनशीलता मानकों (विशेष रूप से GOST 8732 और GOST 9567) के अनुसार लागू होते हैं, और पाइपों को गुणवत्ता समूह (A/B/V/G/D) द्वारा ऑर्डर किया जा सकता है, जो इस बात पर निर्भर करता है कि यांत्रिक गुणों, रसायन विज्ञान, या परीक्षण दबाव को प्राथमिकता दी जाती है या नहीं।

विनिर्देश

• निर्माण प्रक्रिया: निर्बाध, गर्म-विकृत / गर्म-फिनिश।

• आयामी आधार: OD और WT प्रति GOST 8732 (मालसूची) और सटीकता/सहनशीलता विकल्प प्रति GOST 9567।

• लंबाई विकल्प (GOST 8732):

  • यादृच्छिक लंबाई: 4 से 12.5 मीटर

  • निश्चित लंबाई: यादृच्छिक लंबाई की सीमा के भीतर

  • एकाधिक (निश्चित का): यादृच्छिक लंबाई की सीमा के भीतर (कटिंग अलाउंस के साथ)

• विशिष्ट सहनशीलता ढांचा (GOST 8732): OD सहनशीलता व्यास बैंड पर निर्भर करती है; दीवार सहनशीलता मोटाई बैंड और सटीकता वर्ग पर निर्भर करती है।

• अंत तैयारी (जब निर्दिष्ट हो): मोटी-दीवार वाले पाइपों के लिए, बेवल निर्दिष्ट किए जाते हैं 35-40 डिग्री अंत फलक पर एक छोटी सी भूमि छोड़ दी जाती है।

• दस्तावेज़ीकरण / पता लगाने की क्षमता: बैचों द्वारा गुणवत्ता दस्तावेज़ प्रति GOST आवश्यकताओं के साथ आपूर्ति की जाती है; रसायन विज्ञान को बिलेट/हीट दस्तावेज़ीकरण से जोड़ा जा सकता है।

मुख्य विशेषताएं

• परियोजना की जरूरतों को पूरा करने के लिए गुणवत्ता समूह (GOST 8731):

  • समूह ए: यांत्रिक गुण गारंटीकृत (तालिका 1)

  • समूह बी: रासायनिक संरचना गारंटीकृत

  • समूह वी: यांत्रिक गुण (तालिका 2) और रासायनिक संरचना दोनों गारंटीकृत

  • समूह जी: स्टील मानकों के अनुसार हीट-ट्रीटेड नमूनों पर यांत्रिक परीक्षण के साथ रसायन विज्ञान गारंटीकृत

  • समूह डी: कोई गारंटीकृत रसायन विज्ञान/यांत्रिकी नहीं, लेकिन परीक्षण दबाव निर्दिष्ट है

• दबाव अखंडता विकल्प: दबाव सेवा के लिए अभिप्रेत पाइपों को परिकलित हाइड्रोस्टैटिक परीक्षण दबाव (GOST 3845 पद्धति के अनुसार) को पूरा करना होगा; प्रत्येक पाइप पर एनडीटी जब सहमत हो तो हाइड्रोटेस्ट के बजाय इस्तेमाल किया जा सकता है।

• सतह गुणवत्ता आवश्यकता: दरारें, लैप्स, फोल्ड और इसी तरह के गंभीर दोषों की अनुमति नहीं है; छोटे निशान स्वीकार्य हो सकते हैं यदि वे दीवार को माइनस सहनशीलता से नीचे नहीं ले जाते हैं।

हमारे फायदे (शीर्ष 3 खरीदार चिंताएं - उत्तर दिया गया)

1. “क्या आप पूर्ण पता लगाने की क्षमता और खरीदारों द्वारा मान्यता प्राप्त प्रमाण पत्र प्रदान कर सकते हैं?”
   हाँ। हम हीट/बिलेट लिंकेज के साथ बैच पता लगाने की क्षमता की आपूर्ति करते हैं और सामान्य अंतरराष्ट्रीय खरीद अभ्यास (जैसे, PO/ITP द्वारा अनुरोधित होने पर EN 10204 टाइप 3.1 / 3.2) के साथ संरेखित निरीक्षण दस्तावेज प्रदान कर सकते हैं।

2. “हाइड्रोस्टैटिक परीक्षण या एनडीटी - आप क्या वितरित करेंगे?”
   दबाव अनुप्रयोगों के लिए, हम GOST दृष्टिकोण के अनुसार हाइड्रोस्टैटिक परीक्षण का समर्थन करते हैं; जहां परियोजनाएं हाइड्रोटेस्ट के बजाय 100% एनडीटी पसंद करती हैं, हम अखंडता को सत्यापित करने के लिए व्यापक रूप से उपयोग की जाने वाली ट्यूब-परीक्षण प्रथा (जैसे, ISO 10893 अल्ट्रासोनिक परीक्षण ढांचे) के आधार पर पूर्ण-लंबाई स्वचालित यूटी की व्यवस्था कर सकते हैं।

3. “क्या पाइप निर्माण के लिए आयामी सहनशीलता और अंत आवश्यकताओं को पूरा करेगा?”
   हम GOST 8732 के अनुसार OD/WT और लंबाई नियमों के अनुसार निर्माण करते हैं, और आवश्यकतानुसार सटीकता/सहनशीलता वर्गों का चयन कर सकते हैं। जहां वेल्ड prep की आवश्यकता होती है, हम GOST आवश्यकता द्वारा निर्दिष्ट कोणों में बेवेल्ड सिरे प्रदान कर सकते हैं, जो तेज फिट-अप और अधिक सुसंगत वेल्ड गुणवत्ता का समर्थन करते हैं।

रासायनिक संरचना

नोट: ग्रेड 10/20/35/45 GOST 1050-88 में सूचीबद्ध हैं; ग्रेड 40Х (40Kh) रसायन विज्ञान GOST 4543-71 के अनुसार है। P/S और अवशिष्ट Ni/Cu के लिए सीमाएं ग्रेड परिवार के लिए निर्दिष्ट के रूप में दिखाई जाती हैं।

यांत्रिक गुण

निष्पादन मानक

• GOST: GOST 8731-74 (तकनीकी आवश्यकताएं); GOST 8732-78 (आकार सीमा); GOST 9567-75 (उच्च-सटीकता सहनशीलता)

• ASTM (उपयोग के अनुसार विशिष्ट समकक्ष): ASTM A106 (उच्च-तापमान सेवा), ASTM A53 (सामान्य सेवा), ASTM A519 (यांत्रिक ट्यूबिंग)

• EN: EN 10216-1 / EN 10216-2 (निर्बाध दबाव ट्यूब, गैर-मिश्र धातु/मिश्र धातु)

• JIS: JIS G3454 (दबाव सेवा), JIS G3455 (उच्च दबाव), JIS G3441 (मशीन संरचनात्मक)

• GB: GB/T 8163 (द्रव परिवहन), GB/T 8162 (संरचनात्मक), GB/T 5310 (उच्च दबाव बॉयलर), GB/T 3087 (कम/मध्यम दबाव बॉयलर)

अनुप्रयोग क्षेत्र

• औद्योगिक पाइपिंग और दबाव लाइनें: प्रक्रिया पाइपलाइन, भाप/पानी लाइनें, संपीड़ित-हवा हेडर (हाइड्रोटेस्ट या एनडीटी विकल्प दबाव ड्यूटी का समर्थन करते हैं)।

• यांत्रिक इंजीनियरिंग और मशीनिंग पार्ट्स: आस्तीन, शाफ्ट, सिलेंडर, और मुड़ घटक (सतह गुणवत्ता नियम दोष-मुक्त मशीनिंग स्टॉक सुनिश्चित करने में मदद करते हैं)।

• ऊर्जा, पेट्रोकेमिकल, सामान्य निर्माण: संरचनात्मक और उपकरण ट्यूबिंग जहां एक निर्बाध उत्पाद की भविष्यवाणी योग्य गुणों और सहनशीलता के साथ आवश्यकता होती है।
