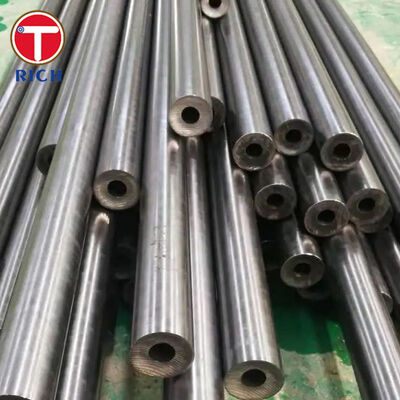

जीबी/टी 17396 हाइड्रोलिक स्तंभ सेवा के लिए गर्म लुढ़का हुआ सीमलेस स्टील ट्यूब

जीबी/टी 17396-2022 हाइड्रोलिक स्तंभ सेवा में प्रयुक्त निर्बाध गर्म लुढ़का हुआ स्टील ट्यूबों के लिए वर्तमान चीनी राष्ट्रीय मानक है।कोयला खदानों के हाइड्रोलिक समर्थन उपकरण के सिलेंडरों और स्तंभों में प्रयुक्त ट्यूबों के लिए जारी किया गयायह मानक जीबी/टी 17396-2009 की जगह लेता है और इसे 1 मई 2023 से लागू किया गया है।

विनिर्देश

D = नाममात्र बाहरी व्यास; S = नाममात्र दीवार मोटाई।

मुख्य विशेषताएं

1. हाइड्रोलिक बैरल के लिए नियंत्रित आयामी सटीकताःओडी सहिष्णुता ±0.75%डी है, जबकि दीवार मोटाई सहिष्णुता को दीवार मोटाई के आधार पर सामान्य ग्रेड या उच्च ग्रेड के रूप में निर्दिष्ट किया जा सकता है।
2. मशीनिंग स्थिरता के लिए परिभाषित सीधापनःसीधापन दीवार की मोटाई के आधार पर 1.3 मिमी/मीटर, 1.5 मिमी/मीटर या 2.0 मिमी/मीटर तक सीमित है, जिसमें पूर्ण लंबाई में घुमाव ट्यूब की लंबाई का 0.10% तक सीमित है।
3. हाइड्रोलिक स्तंभ लोड करने के लिए उपयुक्त शक्ति सीमाःसूचीबद्ध ग्रेड में ग्रेड 35 के लिए 510 एमपीए से लेकर 30 सीआरएमएनएसआई के लिए 1,080 एमपीए तक की तन्यता शक्ति शामिल है।
4. धक्का-परीक्षण मिश्र धातु विकल्पः27SiMn, 30CrMnSi, 30CrMo और 30MnNbRE ने ग्रेड के आधार पर 39 J से 71 J तक की Charpy V-notch अवशोषित ऊर्जा आवश्यकताओं को निर्दिष्ट किया है।
5. विनाशकारी निरीक्षण को निर्दिष्ट किया जा सकता हैःअल्ट्रासोनिक परीक्षण स्तर U3, धुंधली धारा परीक्षण स्तर E3H या E3, और चुंबकीय प्रवाह रिसाव परीक्षण स्तर F3 ट्यूब निरीक्षण के लिए संदर्भित हैं।

हमारे फायदे

1. क्रय टीमों के लिए ग्रेड अनुपालन और ट्रेसेबिलिटी
   पेशेवर खरीदारों को अक्सर पुष्टि की आवश्यकता होती है कि सामग्री पुराने 2009 संस्करण के बजाय वर्तमान जीबी / टी 17396-2022 मानक का पालन करती है। हम बोली को आवश्यक मानक संख्या के साथ संरेखित करते हैं,उत्पाद का नाम, स्टील ग्रेड, मात्रा, आयाम, वितरण की स्थिति और विशेष आवश्यकताएं, फिर रासायनिक और यांत्रिक परीक्षण रिकॉर्ड के साथ गर्मी-संख्या ट्रैसेबिलिटी प्रदान करें।
2. सिलेंडर बैरल मशीनिंग के लिए आयाम नियंत्रण
   हाइड्रोलिक सिलेंडर ट्यूब खरीदारों को तंग अनुदान, आंतरिक सतह की स्थिति, दीवार मोटाई स्थिरता और सीधापन पर ध्यान केंद्रित है क्योंकि ये मशीनिंग अनुदान को प्रभावित करते हैं,सील संपर्क और सेवा जीवन. हम ओडी, दीवार मोटाई, सीधापन, बाहर गोलता और दीवार मोटाई असमानता GB / T 17396-2022 के अनुसार उद्धृत; आईडी मशीनिंग,शॉनिंग या एसआरबी फिनिशिंग को डाउनस्ट्रीम प्रोसेसिंग के रूप में आपूर्ति की जा सकती है जब ड्राइंग के लिए तैयार सिलेंडर बोर की आवश्यकता होती है.
3. शिपमेंट से पहले जोखिम नियंत्रण
   छिपे हुए दोष जैसे दरारें, झुकने, समावेशन और आंतरिक विखंडन हाइड्रोलिक स्तंभ ट्यूबों के लिए महत्वपूर्ण हैं। हम दृश्य निरीक्षण, रासायनिक विश्लेषण, तन्यता परीक्षण,कठोरता परीक्षण जहां लागू हो, मिश्र धातु ग्रेड, समावेशन रेटिंग और वैकल्पिक एनडीटी के लिए प्रभाव परीक्षण अल्ट्रासोनिक, एडी-करंट या चुंबकीय-प्रवाह रिसाव विधियों द्वारा संदर्भित जीबी / टी निरीक्षण मानकों के अनुसार।

निष्पादन मानक

ये मानक स्वचालित रूप से विनिमेय नहीं हैं; ग्रेड समकक्षता, रसायन, यांत्रिक गुण और निरीक्षण दायरे की पुष्टि खरीद ड्राइंग के साथ की जानी चाहिए।

अनुप्रयोग क्षेत्र

कोयला खदान हाइड्रोलिक छत समर्थन सिलेंडर बैरल

रासायनिक संरचना

ग्रेड	सी	हाँ	एमएन	सीआर	नि	मो	कु	एनबी	आरई	पी	एस
35	0.32-039	0.17-0.37	0.50-0.80	≤0.25	≤0.25	टैग:  ठंडा खींचा निर्बाध ट्यूब,   सटीक निर्बाध पाइप,   काला कार्बन स्टील पाइप अनुशंसित उत्पाद पेशेवर निर्बाध प्रेसिजन स्टील ट्यूब शीत ड्रोन उच्च परिशुद्धता एएसटीएम / डीआईएन मानक अब संपर्क करें खोखले संरचनात्मक हल्के निर्बाध प्रेसिजन स्टील ट्यूब वेल्डेड गोल आकार 10 # - 45 # अब संपर्क करें SANXIN संरचनात्मक वेल्डिंग मचान ट्यूब, प्रेसिजन गर्म डुबकी जस्ती इस्पात पाइप अब संपर्क करें गोस्ट 3262 75 पानी / गैस सीमलेस लाइन पाइप, निर्बाध स्टील ट्यूब 2 - 5 मिमी मोटाई अब संपर्क करें उच्च ग्रेड खोखले निर्बाध प्रेसिजन स्टील ट्यूब प्रतिरोधी Q195 काले रंग पहनें अब संपर्क करें गोल बॉयलर निर्बाध प्रेसिजन स्टील ट्यूब शीत ड्रोन एएसटीएम ए 1 9 2 मानक अब संपर्क करें इलेक्ट्रिक प्रतिरोध वेल्डिंग दौर ट्यूबिंग, हीट एक्सचेंजर कार्बन स्टील सीमलेस पाइप्स एएसटीएम ए 178 / ए 178 एम अब संपर्क करें उत्पादों का विवरण उत्पादों निर्बाध प्रेसिजन स्टील ट्यूब निर्बाध शीत ड्रोन स्टील ट्यूब हाइड्रोलिक सिलेंडर स्टील ट्यूब सीएनसी मशीनिंग पार्ट्स सीएनसी एल्यूमीनियम भागों सीएनसी पीतल के पुर्जे सीएनसी मोड़ भागों हीट एक्सचेंजर स्टील ट्यूब कार्बन स्टील ट्यूब मिश्र धातु स्टील ट्यूब वेल्डेड स्टील ट्यूब संरचनात्मक इस्पात ट्यूब ऑटोमोटिव स्टील पाइप जीबी/टी 17396 हाइड्रोलिक स्तंभ के लिए गर्म लुढ़का हुआ सीमलेस स्टील ट्यूब सबसे अच्छी कीमत पाएं हमसे संपर्क करें एमओक्यू: 1 टन कीमत: 800-1000 USD/Tons मानक पैकेजिंग: बंडलों में या लकड़ी के बक्सों में. वितरण अवधि: उत्पादों पर 20-30 दिन भुगतान विधि: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम आपूर्ति क्षमता: 60000 टन/टन प्रति वर्ष विस्तृत जानकारी उत्पाद का वर्णन विस्तृत जानकारी उत्पत्ति के प्लेस झेजियांग/चीन ब्रांड नाम TORICH प्रमाणन ISO9001, ISO14001, TS16949 मॉडल संख्या जीबी/टी 17396 तकनीक: कोल्ड ड्रॉ, हॉट रोल्ड आवेदन: हाइड्रोलिक स्तंभ मानक: एएसटीएम, जीबी, डीआईएन, एपीआई, बी.एस. मिश्र धातु या नहीं: गैर-मिश्र धातु, मिश्र धातु है मोटाई: 2 - 120 मिमी अनुभाग आकार: आयताकार/ वर्ग/ गोल सतह का उपचार: ग्राहकीकृत श्रेणी: 20 #, 45 # विशेष पाइप: सटीक निर्बाध पाइप,सटीक निर्बाध स्टील ट्यूब,ठंडा खींचा माध्यमिक या नहीं: गैर-माध्यमिक बाहरी व्यास (गोल): 17 - 660 मिमी लंबाई: 1-12m/ग्राहकों के अनुरोध के रूप में आकार: गोल/चौकोर/आयताकार न्यूनतम आदेश मात्रा: 1 टन मूल्य: 800-1000 USD/Tons पैकेजिंग विवरण: बंडलों में या लकड़ी के बक्सों में. प्रसव के समय: उत्पादों पर 20-30 दिन भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम आपूर्ति की क्षमता: 60000 टन/टन प्रति वर्ष उत्पाद का वर्णन जीबी/टी 17396 हाइड्रोलिक स्तंभ सेवा के लिए गर्म लुढ़का हुआ सीमलेस स्टील ट्यूब जीबी/टी 17396-2022 हाइड्रोलिक स्तंभ सेवा में प्रयुक्त निर्बाध गर्म लुढ़का हुआ स्टील ट्यूबों के लिए वर्तमान चीनी राष्ट्रीय मानक है।कोयला खदानों के हाइड्रोलिक समर्थन उपकरण के सिलेंडरों और स्तंभों में प्रयुक्त ट्यूबों के लिए जारी किया गयायह मानक जीबी/टी 17396-2009 की जगह लेता है और इसे 1 मई 2023 से लागू किया गया है। विनिर्देश पद विनिर्देश सामग्री गर्म लुढ़का हुआ सीमलेस कार्बन स्टील और मिश्र धातु स्टील ट्यूब मानक जीबी/टी 17396-2022 ग्रेड 35, 45, 27SiMn, 27SiMnRE, 30CrMnSi, 30CrMo, 30MnNbRE बाहरी व्यास जीबी/टी 17395 के अनुसार नाममात्र ओडी; अन्य ओडी आकारों को सहमति से प्रदान किया जा सकता है दीवार की मोटाई जीबी/टी 17395 के अनुसार नाममात्र दीवार मोटाई; अन्य दीवार मोटाई समझौते के द्वारा प्रदान की जा सकती है लम्बाई मानक सामान्य लंबाईः 3,000-12,000 मिमी; 1-12 मीटर परियोजना लंबाई सहित कस्टम निश्चित या कई लंबाई पर सहमति हो सकती है सहिष्णुता सीमा OD: ±0.75%D. WT: S≤20 मिमी के लिए ±10%S; S>20-35 मिमी के लिए सामान्य ग्रेड ±10%S और उच्च ग्रेड ±9%S; S>35 मिमी के लिए सामान्य ग्रेड ±10%S और उच्च ग्रेड ±8%S सीधापन S≤15 मिमी: ≤1.3 मिमी/मिमी; 1530 मिमी: ≤2.0 मिमी/मी; पूरी लंबाई तक घुमाव ≤0.10% ट्यूब की लंबाई सतह की स्थिति आंतरिक और बाहरी सतहों में दरारें, मोड़, क्रस्ट, विच्छेदन और उपयोग के लिए हानिकारक अन्य दोष नहीं होने चाहिए।दोष हटाने की अनुमति केवल तभी है जब शेष वास्तविक आयाम न्यूनतम अनुमत ओडी और दीवार मोटाई सीमाओं के भीतर रहता है ताप उपचार मानक वितरण गर्म लुढ़का हुआ है। एनील्ड या बुझाने और टेम्पर्ड वितरण पर सहमति हो सकती है। मिश्र धातु-ग्रेड परीक्षण नमूनों को GB / T 17396-2022 में ग्रेड-विशिष्ट आवश्यकताओं के अनुसार गर्मी से इलाज किया जाता है D = नाममात्र बाहरी व्यास; S = नाममात्र दीवार मोटाई। मुख्य विशेषताएं हाइड्रोलिक बैरल के लिए नियंत्रित आयामी सटीकताःओडी सहिष्णुता ±0.75%डी है, जबकि दीवार मोटाई सहिष्णुता को दीवार मोटाई के आधार पर सामान्य ग्रेड या उच्च ग्रेड के रूप में निर्दिष्ट किया जा सकता है। मशीनिंग स्थिरता के लिए परिभाषित सीधापनःसीधापन दीवार की मोटाई के आधार पर 1.3 मिमी/मीटर, 1.5 मिमी/मीटर या 2.0 मिमी/मीटर तक सीमित है, जिसमें पूर्ण लंबाई में घुमाव ट्यूब की लंबाई का 0.10% तक सीमित है। हाइड्रोलिक स्तंभ लोड करने के लिए उपयुक्त शक्ति सीमाःसूचीबद्ध ग्रेड में ग्रेड 35 के लिए 510 एमपीए से लेकर 30 सीआरएमएनएसआई के लिए 1,080 एमपीए तक की तन्यता शक्ति शामिल है। धक्का-परीक्षण मिश्र धातु विकल्पः27SiMn, 30CrMnSi, 30CrMo और 30MnNbRE ने ग्रेड के आधार पर 39 J से 71 J तक की Charpy V-notch अवशोषित ऊर्जा आवश्यकताओं को निर्दिष्ट किया है। विनाशकारी निरीक्षण को निर्दिष्ट किया जा सकता हैःअल्ट्रासोनिक परीक्षण स्तर U3, धुंधली धारा परीक्षण स्तर E3H या E3, और चुंबकीय प्रवाह रिसाव परीक्षण स्तर F3 ट्यूब निरीक्षण के लिए संदर्भित हैं। हमारे फायदे क्रय टीमों के लिए ग्रेड अनुपालन और ट्रेसेबिलिटी पेशेवर खरीदारों को अक्सर पुष्टि की आवश्यकता होती है कि सामग्री पुराने 2009 संस्करण के बजाय वर्तमान जीबी / टी 17396-2022 मानक का पालन करती है। हम बोली को आवश्यक मानक संख्या के साथ संरेखित करते हैं,उत्पाद का नाम, स्टील ग्रेड, मात्रा, आयाम, वितरण की स्थिति और विशेष आवश्यकताएं, फिर रासायनिक और यांत्रिक परीक्षण रिकॉर्ड के साथ गर्मी-संख्या ट्रैसेबिलिटी प्रदान करें। सिलेंडर बैरल मशीनिंग के लिए आयाम नियंत्रण हाइड्रोलिक सिलेंडर ट्यूब खरीदारों को तंग अनुदान, आंतरिक सतह की स्थिति, दीवार मोटाई स्थिरता और सीधापन पर ध्यान केंद्रित है क्योंकि ये मशीनिंग अनुदान को प्रभावित करते हैं,सील संपर्क और सेवा जीवन. हम ओडी, दीवार मोटाई, सीधापन, बाहर गोलता और दीवार मोटाई असमानता GB / T 17396-2022 के अनुसार उद्धृत; आईडी मशीनिंग,शॉनिंग या एसआरबी फिनिशिंग को डाउनस्ट्रीम प्रोसेसिंग के रूप में आपूर्ति की जा सकती है जब ड्राइंग के लिए तैयार सिलेंडर बोर की आवश्यकता होती है. शिपमेंट से पहले जोखिम नियंत्रण छिपे हुए दोष जैसे दरारें, झुकने, समावेशन और आंतरिक विखंडन हाइड्रोलिक स्तंभ ट्यूबों के लिए महत्वपूर्ण हैं। हम दृश्य निरीक्षण, रासायनिक विश्लेषण, तन्यता परीक्षण,कठोरता परीक्षण जहां लागू हो, मिश्र धातु ग्रेड, समावेशन रेटिंग और वैकल्पिक एनडीटी के लिए प्रभाव परीक्षण अल्ट्रासोनिक, एडी-करंट या चुंबकीय-प्रवाह रिसाव विधियों द्वारा संदर्भित जीबी / टी निरीक्षण मानकों के अनुसार। निष्पादन मानक क्षेत्र लागू मानक संक्षिप्त विवरण GB जीबी/टी 17396-2022 हाइड्रोलिक स्तंभ सेवा के लिए गर्म लुढ़का हुआ स्टील के निर्बाध ट्यूब एएसटीएम ASTM A519/A519M कार्बन और मिश्र धातु इस्पात से निर्बाध यांत्रिक ट्यूब, गर्म या ठंडा समाप्त एन एन 10297-1 / एन 10305-1 मैकेनिकल इंजीनियरिंग के लिए सीमलेस सर्कुलर ट्यूबों के लिए EN 10297-1; सीमलेस कोल्ड ड्रॉ प्रेसिजन ट्यूबों के लिए EN 10305-1 जीओएसटी GOST 8732 / GOST 8731 ओडी, दीवार की मोटाई और लंबाई के अनुसार सीमलेस गर्म विकृत स्टील पाइप; सामग्री समूह द्वारा पुष्टि की जाने वाली तकनीकी आवश्यकताएं जेआईएस JIS G 3445 मशीनों के संरचनात्मक प्रयोजनों के लिए कार्बन स्टील के ट्यूब ये मानक स्वचालित रूप से विनिमेय नहीं हैं; ग्रेड समकक्षता, रसायन, यांत्रिक गुण और निरीक्षण दायरे की पुष्टि खरीद ड्राइंग के साथ की जानी चाहिए। अनुप्रयोग क्षेत्र कोयला खदान हाइड्रोलिक छत समर्थन सिलेंडर बैरल रासायनिक संरचना ग्रेड सी हाँ एमएन सीआर नि मो कु एनबी आरई पी एस 35 0.32-039 0.17-0.37 0.50-0.80 ≤0.25 ≤0.25 टैग:  ठंडा खींचा निर्बाध ट्यूब, सटीक निर्बाध पाइप, काला कार्बन स्टील पाइप त्वरित लिंक घर उत्पादों के बारे में हम वीडियो समाचार हमसे संपर्क करें त्वरित संपर्क पता सूट 1604-3, होंगन प्लाजा, #258 डाई युआन रोड, यिनझोउ जिला, निंगबो शहर, चीन टेलीफोन 86-574-88255925 ईमेल admin@steel-tubes.com +86 137 3616 4628 हमारा समाचार पत्र छूट और अधिक के लिए हमारे न्यूज़लेटर की सदस्यता लें। हमसे संपर्क करें गोपनीयता नीति |  साइटमैप  | चीन अच्छा गुणवत्ता निर्बाध प्रेसिजन स्टील ट्यूब आपूर्तिकर्ता. कॉपीराइट © 2018-2026 TORICH INTERNATIONAL LIMITED . सब सभी अधिकार सुरक्षित.
