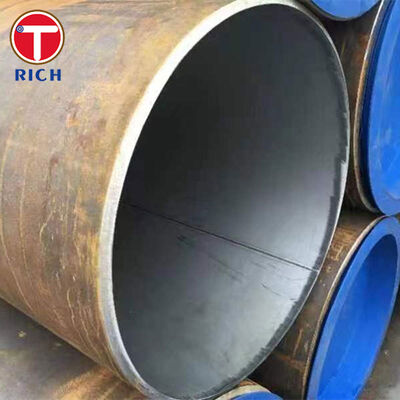

जीबी 28883 दबाव के लिए मिश्रित सीमलेस स्टील ट्यूब

जीबी 28883 कम्पोजिट सीमलेस स्टील ट्यूब दबाव-असर द्विधातु सीमलेस ट्यूब हैं जो बॉयलरों, दबाव पात्रों और दबाव पाइपिंग के लिए डिज़ाइन किए गए हैं जहां ट्यूब को संयोजित करना चाहिएसाधारण धातु से यांत्रिक शक्तिके साथआवरण धातु का संक्षारण प्रतिरोधमानक में पाइप को विभिन्न आंतरिक और बाहरी स्टील ग्रेडों से बने कम्पोजिट संरचना के रूप में परिभाषित किया गया है।क्रम के आधार पर, ️बाहरी ग्रेड + आंतरिक ग्रेड ️ और दीवार की मोटाई ️बेस लेयर + क्लैडिंग लेयर के रूप में दिखाया गया हैमानक के दायरे में आयाम, सहिष्णुता, तकनीकी आवश्यकताएं, परीक्षण, निरीक्षण, अंकन, पैकेजिंग और दबाव सेवा के लिए गुणवत्ता प्रमाण पत्र शामिल हैं।

विनिर्देश

प्रमुख विशेषताएं

1. परिभाषित कम्पोजिट दीवार संरचना: आधार धातु की मोटाई पर नियंत्रण किया जाता है५०% ९०%कुल दीवार मोटाई, जबकि cladding मोटाई पर नियंत्रित किया जाता है१०% ५०%, जिससे ट्यूब दबाव शक्ति और संक्षारण प्रतिरोध को संतुलित कर सके।
2. सत्यापित बंधन प्रदर्शनधातुकर्म संश्लेषण कम्पोजिट ट्यूबों के लिए बंधन कतरनी शक्ति की आवश्यकता होती है≥210 एमपीए, और धातुकर्म से बंधे हुए विस्फोट-संरचित कम्पोजिट ट्यूबों की आवश्यकता होती है≥140 एमपीएखरीदार निर्दिष्ट कर सकते हैं≥260 एमपीएधातुकर्म संलयन मिश्रित ट्यूबों के लिए।
3. दबाव अखंडता नियंत्रण: प्रत्येक ट्यूब का हाइड्रोस्टैटिक परीक्षण किया जाता हैP = 2SR/D, पर आधारित अनुमेय तनाव के साथबेसिक धातु के 80% प्रतिफल शक्ति, अधिकतम दबाव20 एमपीए, और प्रतीक्षा समय10 सेकंड से कम नहीं.
4. फ्यूजन कम्पोजिट ट्यूबों के लिए एनडीटी आवश्यकताधातुकर्म संश्लेषण मिश्रित निर्बाध ट्यूबों के लिए पूर्ण लंबाई अल्ट्रासोनिक परीक्षण की आवश्यकता होती हैजीबी/टी 5777-2008, स्वीकृति स्तरL2.
5. सतह दोष सीमा: सतह दोष हटाने की गहराई से अधिक नहीं होनी चाहिएदीवार की मोटाई का 10%, और शेष दीवार मोटाई न्यूनतम अनुमत मूल्य से कम नहीं होनी चाहिए। सीधी रेखा सतह दोष से अधिक नहीं होना चाहिएदीवार की मोटाई का 4%, अधिकतम गहराई के साथ0.2 मिमी.

हमारे फायदे

निष्पादन मानक

अनुप्रयोग क्षेत्र

अनुप्रयोगः सल्फर युक्त रासायनिक प्रक्रिया गैस के लिए अपशिष्ट गर्मी बॉयलर वाष्पीकरण ट्यूब।

इस अनुप्रयोग के लिए दबाव-धारी आधार परत की आवश्यकता होती है और आक्रामक प्रक्रिया मीडिया से संक्षारण जोखिम को कम करने के लिए द्रव-संपर्क पक्ष पर संक्षारण प्रतिरोधी आवरण परत की आवश्यकता होती है।

रासायनिक संरचना

निम्नलिखित तालिका में पांच सामान्य सूचीबद्ध हैंसाधारण धातुओं के ग्रेडGB 28883 के तहत मान द्रव्यमान अंश, प्रतिशत हैं।

ग्रेड	सी	हाँ	एमएन	सीआर	मो	वी	पी मैक्स	S अधिकतम
20G	0.17 ¢ 0.23	0.17 ¢ 0.37	0.35 ¢ 0.65	टैग:  ठंडा खींचा निर्बाध ट्यूब,   सटीक निर्बाध पाइप,   काला कार्बन स्टील पाइप अनुशंसित उत्पाद पेशेवर निर्बाध प्रेसिजन स्टील ट्यूब शीत ड्रोन उच्च परिशुद्धता एएसटीएम / डीआईएन मानक अब संपर्क करें खोखले संरचनात्मक हल्के निर्बाध प्रेसिजन स्टील ट्यूब वेल्डेड गोल आकार 10 # - 45 # अब संपर्क करें SANXIN संरचनात्मक वेल्डिंग मचान ट्यूब, प्रेसिजन गर्म डुबकी जस्ती इस्पात पाइप अब संपर्क करें गोस्ट 3262 75 पानी / गैस सीमलेस लाइन पाइप, निर्बाध स्टील ट्यूब 2 - 5 मिमी मोटाई अब संपर्क करें उच्च ग्रेड खोखले निर्बाध प्रेसिजन स्टील ट्यूब प्रतिरोधी Q195 काले रंग पहनें अब संपर्क करें गोल बॉयलर निर्बाध प्रेसिजन स्टील ट्यूब शीत ड्रोन एएसटीएम ए 1 9 2 मानक अब संपर्क करें इलेक्ट्रिक प्रतिरोध वेल्डिंग दौर ट्यूबिंग, हीट एक्सचेंजर कार्बन स्टील सीमलेस पाइप्स एएसटीएम ए 178 / ए 178 एम अब संपर्क करें उत्पादों का विवरण उत्पादों निर्बाध प्रेसिजन स्टील ट्यूब निर्बाध शीत ड्रोन स्टील ट्यूब हाइड्रोलिक सिलेंडर स्टील ट्यूब सीएनसी मशीनिंग पार्ट्स सीएनसी एल्यूमीनियम भागों सीएनसी पीतल के पुर्जे सीएनसी मोड़ भागों हीट एक्सचेंजर स्टील ट्यूब कार्बन स्टील ट्यूब मिश्र धातु स्टील ट्यूब वेल्डेड स्टील ट्यूब संरचनात्मक इस्पात ट्यूब ऑटोमोटिव स्टील पाइप GB 28883 दबाव के लिए मिश्रित सीमलेस स्टील ट्यूब सबसे अच्छी कीमत पाएं हमसे संपर्क करें एमओक्यू: 1 टन कीमत: 800-1000 USD/Tons मानक पैकेजिंग: बंडलों में या लकड़ी के बक्सों में. वितरण अवधि: उत्पादों पर 20-30 दिन भुगतान विधि: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम आपूर्ति क्षमता: 60000 टन/टन प्रति वर्ष विस्तृत जानकारी उत्पाद का वर्णन विस्तृत जानकारी उत्पत्ति के प्लेस झेजियांग/चीन ब्रांड नाम TORICH प्रमाणन ISO9001, ISO14001, TS16949 मॉडल संख्या जीबी 28883 सामग्री: समग्र सीमलेस स्टील ट्यूब: कार्बन/मिश्र धातु इस्पात आधार परत + स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्ट मानक: जीबी 28883 / जीबी/टी 28883, दबाव के लिए समग्र सीमलेस स्टील ट्यूब सामान्य आधार ग्रेड: 10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG बहरी घेरा: Φ10-426 मिमी दीवार की मोटाई: 2-60 मिमी लंबाई: मानक 4,000-12,000 मिमी; समझौते द्वारा अनुकूलित 1-12 मीटर उपलब्ध है उष्मा उपचार: गर्मी-उपचारित स्थिति में आपूर्ति की गई; गर्मी उपचार प्रक्रिया गुणवत्ता प्रमाणपत्र में दर्ज की गई दाब परीक्षण: प्रत्येक ट्यूब पर हाइड्रोस्टैटिक परीक्षण; अधिकतम परीक्षण दबाव 20 एमपीए; धारण समय ≥10 s; कोई रिसाव की न्यूनतम आदेश मात्रा: 1 टन मूल्य: 800-1000 USD/Tons पैकेजिंग विवरण: बंडलों में या लकड़ी के बक्सों में. प्रसव के समय: उत्पादों पर 20-30 दिन भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम आपूर्ति की क्षमता: 60000 टन/टन प्रति वर्ष उत्पाद का वर्णन जीबी 28883 दबाव के लिए मिश्रित सीमलेस स्टील ट्यूब जीबी 28883 कम्पोजिट सीमलेस स्टील ट्यूब दबाव-असर द्विधातु सीमलेस ट्यूब हैं जो बॉयलरों, दबाव पात्रों और दबाव पाइपिंग के लिए डिज़ाइन किए गए हैं जहां ट्यूब को संयोजित करना चाहिएसाधारण धातु से यांत्रिक शक्तिके साथआवरण धातु का संक्षारण प्रतिरोधमानक में पाइप को विभिन्न आंतरिक और बाहरी स्टील ग्रेडों से बने कम्पोजिट संरचना के रूप में परिभाषित किया गया है।क्रम के आधार पर, ️बाहरी ग्रेड + आंतरिक ग्रेड ️ और दीवार की मोटाई ️बेस लेयर + क्लैडिंग लेयर के रूप में दिखाया गया हैमानक के दायरे में आयाम, सहिष्णुता, तकनीकी आवश्यकताएं, परीक्षण, निरीक्षण, अंकन, पैकेजिंग और दबाव सेवा के लिए गुणवत्ता प्रमाण पत्र शामिल हैं। विनिर्देश पद विनिर्देश सामग्री मिश्रित सीमलेस स्टील ट्यूबः कार्बन/मिश्र धातु स्टील आधार परत + स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील या संक्षारण प्रतिरोधी मिश्र धातु आवरण परत मानक GB 28883 / GB/T 28883, दबाव के लिए मिश्रित सीमलेस स्टील ट्यूब सामान्य आधार ग्रेड 10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG सामान्य आवरण ग्रेड 07Cr19Ni10, 022Cr19Ni10, 022Cr17Ni12Mo2, 022Cr22Ni5Mo3N, NS1402, NS3102 बाहरी व्यास 10 ̊426 मिमी दीवार की मोटाई 2°60 मिमी आधार परत की मोटाई नाममात्र दीवार मोटाई का 50%~90% आवरण परत की मोटाई नाममात्र दीवार मोटाई का 10%-50% लम्बाई मानक 4,000-12,000 मिमी; अनुकूलित 1-12 मिमी समझौते पर उपलब्ध है निश्चित लंबाई सहिष्णुता +20 / 0 मिमी ओडी सहिष्णुता, गर्म लुढ़का हुआ / बाहर निकाला गया ≤80 मिमीः ±0.40 मिमी; >80~325 मिमीः ±0.75%D या ±1%D दीवार की मोटाई के आधार पर; >325 मिमीः ±1%D ओडी सहिष्णुता, ठंडा लुढ़का हुआ / खींचा गया ≤80 मिमी: ±0.30 मिमी; >80 ∼219 मिमी: ±0.75%D; >219 ∼325 मिमी: ±0.75%D या ±1%D; >325 मिमी: ±1%D दीवार मोटाई सहिष्णुता गर्म लुढ़का हुआः +12.5% / -10%; ठंडा खींचा गयाः S≤3 मिमी ±0.30 मिमी, S>3 मिमी ±10% सीधापन S≤15 मिमी: ≤1.5 मिमी/मिमी; 1530 मिमी: ≤3.0 मिमी/मीटर पूर्ण लंबाई की सीधाई नाममात्र व्यास ≥ 127 मिमी के लिएः ट्यूब की लंबाई का ≤0.1% सतह की स्थिति अचार या पॉलिश; दरारें, झुर्रियों, क्रस्ट, लूप, रोलिंग झुर्रियों और delamination से मुक्त ताप उपचार ताप-उपचार की स्थिति में आपूर्ति की जाती है; गुणवत्ता प्रमाणपत्र में दर्ज गर्मी उपचार प्रक्रिया दबाव परीक्षण प्रत्येक ट्यूब पर हाइड्रोस्टैटिक परीक्षण; अधिकतम परीक्षण दबाव 20 एमपीए; रखरखाव समय ≥10 सेकंड; कोई रिसाव की अनुमति नहीं है प्रमुख विशेषताएं परिभाषित कम्पोजिट दीवार संरचना: आधार धातु की मोटाई पर नियंत्रण किया जाता है५०% ९०%कुल दीवार मोटाई, जबकि cladding मोटाई पर नियंत्रित किया जाता है१०% ५०%, जिससे ट्यूब दबाव शक्ति और संक्षारण प्रतिरोध को संतुलित कर सके। सत्यापित बंधन प्रदर्शनधातुकर्म संश्लेषण कम्पोजिट ट्यूबों के लिए बंधन कतरनी शक्ति की आवश्यकता होती है≥210 एमपीए, और धातुकर्म से बंधे हुए विस्फोट-संरचित कम्पोजिट ट्यूबों की आवश्यकता होती है≥140 एमपीएखरीदार निर्दिष्ट कर सकते हैं≥260 एमपीएधातुकर्म संलयन मिश्रित ट्यूबों के लिए। दबाव अखंडता नियंत्रण: प्रत्येक ट्यूब का हाइड्रोस्टैटिक परीक्षण किया जाता हैP = 2SR/D, पर आधारित अनुमेय तनाव के साथबेसिक धातु के 80% प्रतिफल शक्ति, अधिकतम दबाव20 एमपीए, और प्रतीक्षा समय10 सेकंड से कम नहीं. फ्यूजन कम्पोजिट ट्यूबों के लिए एनडीटी आवश्यकताधातुकर्म संश्लेषण मिश्रित निर्बाध ट्यूबों के लिए पूर्ण लंबाई अल्ट्रासोनिक परीक्षण की आवश्यकता होती हैजीबी/टी 5777-2008, स्वीकृति स्तरL2. सतह दोष सीमा: सतह दोष हटाने की गहराई से अधिक नहीं होनी चाहिएदीवार की मोटाई का 10%, और शेष दीवार मोटाई न्यूनतम अनुमत मूल्य से कम नहीं होनी चाहिए। सीधी रेखा सतह दोष से अधिक नहीं होना चाहिएदीवार की मोटाई का 4%, अधिकतम गहराई के साथ0.2 मिमी. हमारे फायदे खरीदार की चिंता हमारा समाधान झुकने, सपाट करने या दबाव सेवा के दौरान बंधन विफलता या विघटन हम आधार/क्लेडिंग इंटरफेस को नियंत्रित करते हैं और कतरनी शक्ति परीक्षण का समर्थन करते हैं। धातु विज्ञान संलयन समग्र ट्यूबों के लिए, बंधन कतरनी शक्ति को आपूर्ति की जा सकती है≥210 एमपीए, या≥260 एमपीएजब खरीदार द्वारा निर्दिष्ट किया जाता है। समतल निरीक्षण से कोई दृश्य विच्छेदन या दरारें सत्यापित नहीं की जा सकती हैं। दबाव सुरक्षा और रिसाव जोखिम प्रत्येक ट्यूब GB 28883 के अनुसार हाइड्रोस्टैटिक परीक्षण के साथ आपूर्ति की जा सकती है, अधिकतम परीक्षण दबाव तक20 एमपीए, प्रतीक्षा समय≥10 सेकंडधातुकर्म संश्लेषण मिश्रित ट्यूबों के लिए एक स्वीकृत विकल्प के रूप में एडी-करंट परीक्षण का उपयोग किया जा सकता है। आवरण परत का संक्षारण प्रतिरोध स्टेनलेस, डुप्लेक्स स्टेनलेस, या संक्षारण प्रतिरोधी मिश्र धातु आवरण ग्रेड उपलब्ध हैं।जीबी/टी 4334-2008 विधि ई, संक्षारक द्रव संपर्क के लिए उपयुक्तता की पुष्टि करने में मदद करता है। निष्पादन मानक मानक प्रणाली संबंधित मानक संक्षिप्त विवरण GB GB 28883 / GB/T 28883 दबाव के लिए मिश्रित सीमलेस स्टील के ट्यूब; मुख्य लागू मानक GB GB/T 17395 निर्बाध स्टील के ट्यूबों के आयाम, आकार, वजन और अनुमेय विचलन GB जीबी/टी 5777 सीमलेस स्टील ट्यूबों के लिए अल्ट्रासोनिक परीक्षण विधि GB जीबी/टी 4334 स्टेनलेस स्टील के आवरणों के लिए अंतरग्रंथीय संक्षारण परीक्षण एएसटीएम एएसटीएम ए213 / ए789 / ए790, तकनीकी समझौते द्वारा संदर्भ के रूप में प्रयोग किया जाता है जब खरीदारों को स्टेनलेस या डुप्लेक्स दबाव ट्यूब की तुलना की आवश्यकता होती है; एक-एक मिश्रित ट्यूब के प्रत्यक्ष समकक्ष नहीं एन EN 10216 श्रृंखला, तकनीकी समझौते द्वारा दबाव के प्रयोजनों के लिए सीमलेस स्टील ट्यूब; यूरोपीय परियोजनाओं के लिए दबाव ट्यूब संदर्भ के रूप में इस्तेमाल किया जेआईएस JIS G3458 / JIS G3463, सहमति से दबाव या हीट एक्सचेंजर सेवा संदर्भ के लिए मिश्र धातु स्टील और स्टेनलेस स्टील के ट्यूब जीओएसटी GOST 9941 / संबंधित दबाव ट्यूब मानकों, समझौते के द्वारा सीआईएस बाजार के दस्तावेजों के लिए निर्बाध संक्षारण प्रतिरोधी स्टील ट्यूब संदर्भ अनुप्रयोग क्षेत्र अनुप्रयोगः सल्फर युक्त रासायनिक प्रक्रिया गैस के लिए अपशिष्ट गर्मी बॉयलर वाष्पीकरण ट्यूब। इस अनुप्रयोग के लिए दबाव-धारी आधार परत की आवश्यकता होती है और आक्रामक प्रक्रिया मीडिया से संक्षारण जोखिम को कम करने के लिए द्रव-संपर्क पक्ष पर संक्षारण प्रतिरोधी आवरण परत की आवश्यकता होती है। रासायनिक संरचना निम्नलिखित तालिका में पांच सामान्य सूचीबद्ध हैंसाधारण धातुओं के ग्रेडGB 28883 के तहत मान द्रव्यमान अंश, प्रतिशत हैं। ग्रेड सी हाँ एमएन सीआर मो वी पी मैक्स S अधिकतम 20G 0.17 ¢ 0.23 0.17 ¢ 0.37 0.35 ¢ 0.65 टैग:  ठंडा खींचा निर्बाध ट्यूब, सटीक निर्बाध पाइप, काला कार्बन स्टील पाइप त्वरित लिंक घर उत्पादों के बारे में हम वीडियो समाचार हमसे संपर्क करें त्वरित संपर्क पता सूट 1604-3, होंगन प्लाजा, #258 डाई युआन रोड, यिनझोउ जिला, निंगबो शहर, चीन टेलीफोन 86-574-88255925 ईमेल admin@steel-tubes.com +86 137 3616 4628 हमारा समाचार पत्र छूट और अधिक के लिए हमारे न्यूज़लेटर की सदस्यता लें। हमसे संपर्क करें गोपनीयता नीति |  साइटमैप  | चीन अच्छा गुणवत्ता निर्बाध प्रेसिजन स्टील ट्यूब आपूर्तिकर्ता. कॉपीराइट © 2018-2026 TORICH INTERNATIONAL LIMITED . सब सभी अधिकार सुरक्षित.
