| एमओक्यू: | 1 टन |
| कीमत: | 800-1000 USD/Tons |
| मानक पैकेजिंग: | बंडलों में या लकड़ी के बक्सों में. |
| वितरण अवधि: | 4-8सप्ताह |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 60000 टन/टन प्रति वर्ष |

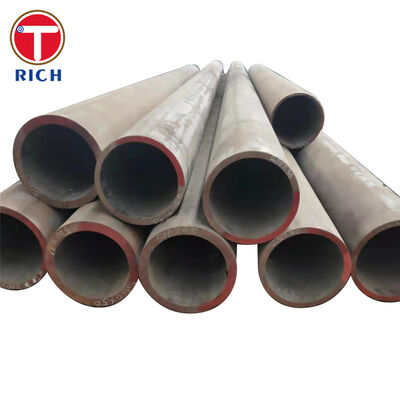

जीबी/टी 34105 सीमलेस स्टील ट्यूब लोड-असर अपतटीय और समुद्री इंजीनियरिंग संरचनाओं के लिए डिज़ाइन किए गए हैं जिनके लिए नियंत्रित ताकत, कम तापमान की कठोरता, वेल्डेबिलिटी और लगातार आयामी प्रदर्शन की आवश्यकता होती है।
ट्यूब तरंग लोडिंग, कंपन, प्रभाव, चक्रीय तनाव और कम तापमान वाले समुद्री वातावरण के संपर्क में आने वाले संरचनात्मक सदस्यों के निर्माण के लिए उपयुक्त हैं। उपलब्ध शक्ति ग्रेड Q245H से Q690H तक हैं, निर्दिष्ट चार्पी प्रभाव परीक्षण तापमान के अनुसार गुणवत्ता वर्गों का चयन किया जाता है।
उत्पादन में हॉट रोलिंग, हीट ट्रीटमेंट, स्ट्रेटनिंग, अल्ट्रासोनिक परीक्षण, आयामी निरीक्षण, तन्यता परीक्षण और प्रभाव परीक्षण शामिल हो सकते हैं। खरीद आदेश में ग्रेड, गुणवत्ता वर्ग, आयाम, वितरण स्थिति, निरीक्षण दायरा और प्रमाणन आवश्यकताओं की पुष्टि की जानी चाहिए।
| वस्तु | उपलब्ध विशिष्टता |
|---|---|
| उत्पाद | समुद्री इंजीनियरिंग संरचनाओं के लिए सीमलेस स्टील ट्यूब |
| निर्माण विधि | गर्म-समाप्त निर्बाध |
| मानक | जीबी/टी 34105-2017 |
| स्टील ग्रेड | Q245H, Q290H, Q320H, Q345H, Q360H, Q415H, Q450H, Q485H, Q555H, Q625H और Q690H |
| गुणवत्ता कक्षाएं | स्टील ग्रेड और आवश्यक प्रभाव तापमान के आधार पर बी, सी, डी, ई या एफ |
| घेरे के बाहर | आमतौर पर 114-340 मिमी; अन्य आयाम उत्पादन मूल्यांकन के अधीन हैं |
| दीवार की मोटाई | आमतौर पर 4.5-40 मिमी; तकनीकी सहमति से भारी दीवारें उपलब्ध हैं |
| लंबाई | 1-12 मीटर, निश्चित लंबाई या यादृच्छिक लंबाई; अनुकूलित कटिंग उपलब्ध है |
| बाहरी-व्यास सहिष्णुता | जीबी/टी 34105 और सहमत आयामी वर्ग के अनुसार |
| दीवार की मोटाई सहनशीलता | जीबी/टी 34105 और सहमत आयामी वर्ग के अनुसार |
| सीधा | मानक और खरीद विनिर्देश के अनुसार नियंत्रित |
| समाप्ति स्थिति | सादे सिरे, चौकोर कट या बेवेल्ड सिरे |
| सतह की स्थिति | हॉट-फिनिश्ड, शॉट-ब्लास्टेड, शॉप-प्राइम्ड या निर्दिष्ट के अनुसार लेपित |
| उष्मा उपचार | ग्रेड के आधार पर रोल्ड, सामान्यीकृत, सामान्यीकृत और तड़का हुआ, या बुझाया हुआ और तड़का हुआ |
| निरीक्षण | निर्दिष्ट के अनुसार तन्यता, चारपी प्रभाव, आयामी, दृश्य और अल्ट्रासोनिक परीक्षण |
| प्रमाणन | ताप संख्या, रासायनिक विश्लेषण और यांत्रिक परीक्षण परिणामों के साथ निरीक्षण प्रमाणपत्र |
बताई गई उत्पादन सीमा के बाहर के आयामों की समीक्षा चयनित ग्रेड, दीवार की मोटाई, ताप-उपचार मार्ग, परीक्षण आवृत्ति और न्यूनतम ऑर्डर मात्रा के आधार पर की जानी चाहिए।
ग्रेड पदनाम नाममात्र न्यूनतम उपज-शक्ति स्तर को इंगित करता है। मानक में लगभग 245 एमपीए से 690 एमपीए न्यूनतम उपज शक्ति तक संरचनात्मक स्टील ग्रेड शामिल हैं, जो इंजीनियरों को संरचनात्मक क्षमता, ट्यूब वजन, वेल्डेबिलिटी और निर्माण लागत को संतुलित करने की अनुमति देता है।
प्रभाव-परीक्षण आवश्यकताओं को अलग करने के लिए गुणवत्ता-वर्ग प्रत्ययों का उपयोग किया जाता है। चयनित ग्रेड और वर्ग के आधार पर, चार्पी वी-नॉच परीक्षण 20°C, 0°C, -20°C, -40°C या -60°C सहित तापमान पर निर्दिष्ट किया जा सकता है।
इसलिए अपतटीय परियोजनाओं के लिए, गुणवत्ता वर्ग को ग्रेड के साथ अवश्य बताया जाना चाहिए। प्रभाव वर्ग के बिना "Q345H" का ऑर्डर देना कम तापमान की उपयुक्तता की पुष्टि करने के लिए पर्याप्त नहीं है।
निर्बाध विनिर्माण मार्ग अनुदैर्ध्य वेल्ड सीम से बचाता है। यह एक समान परिधीय ज्यामिति प्रदान करता है और ट्यूब को झुकने, अक्षीय लोडिंग, मरोड़, कंपन और बहु-दिशात्मक थकान लोडिंग के अधीन संरचनात्मक सदस्यों के लिए उपयुक्त बनाता है।
निर्दिष्ट शक्ति और कठोरता प्राप्त करने के लिए निम्न-कार्बन और माइक्रोअलॉयड रचनाओं का उपयोग किया जाता है। निर्माण से पहले कार्बन समकक्ष, उत्पाद की मोटाई, गर्मी इनपुट, प्रीहीटिंग तापमान, उपभोज्य चयन और पोस्ट-वेल्ड प्रक्रियाओं की समीक्षा की जानी चाहिए।
प्रत्येक उत्पादन ताप को रासायनिक विश्लेषण और यांत्रिक परीक्षण रिकॉर्ड से जोड़ा जा सकता है। महत्वपूर्ण अपतटीय परियोजनाओं के लिए, हीट-नंबर ट्रैसेबिलिटी, ट्यूब-बाय-ट्यूब पहचान, अल्ट्रासोनिक निरीक्षण रिकॉर्ड और निरीक्षण प्रमाण पत्र को दस्तावेज़ीकरण पैकेज में शामिल किया जा सकता है।
एक सामान्य खरीद जोखिम आवश्यक चार्पी प्रभाव तापमान को छोड़कर केवल ताकत ग्रेड को निर्दिष्ट करना है।
उत्पादन से पहले, हम समीक्षा करते हैं:
डिजाइन तापमान
आवश्यक गुणवत्ता वर्ग
ट्यूब दीवार की मोटाई
ताप-उपचार की स्थिति
चरपी परीक्षण तापमान
न्यूनतम अवशोषित ऊर्जा
परियोजना या वर्गीकरण-समाज की आवश्यकताएँ
यह उस ट्यूब की आपूर्ति को रोकता है जो कमरे के तापमान की तन्यता आवश्यकताओं को पूरा करती है लेकिन परियोजना की कम तापमान की कठोरता आवश्यकताओं को पूरा नहीं करती है।
यांत्रिक गुण, विशेष रूप से उपज शक्ति और कठोरता, दीवार की मोटाई और वितरण की स्थिति के साथ भिन्न हो सकते हैं।
हम विनिर्माण मार्ग का ऑर्डर किए गए ग्रेड से मिलान करते हैं:
स्थिर सूक्ष्म संरचना और कठोरता के लिए सामान्यीकरण
जहां आवश्यक हो वहां सामान्य बनाना और तड़का लगाना
उच्च-शक्ति ग्रेड के लिए शमन और तड़का
दीवार के माध्यम से लगातार गुणों के लिए नियंत्रित शीतलन
सहमत निरीक्षण लॉट के आधार पर प्रतिनिधि यांत्रिक परीक्षण
अंतिम मिल प्रमाणपत्र वास्तविक ताप-उपचार स्थिति और रिपोर्ट किए गए परीक्षण परिणामों की पहचान करता है।
ऑफशोर फैब्रिकेटर्स को अक्सर बुनियादी वाणिज्यिक प्रमाणपत्र से अधिक की आवश्यकता होती है।
उपलब्ध दस्तावेज़ में शामिल हो सकते हैं:
निरीक्षण प्रमाणपत्र
ताप विश्लेषण
निर्दिष्ट होने पर उत्पाद विश्लेषण
तन्यता-परीक्षण रिपोर्ट
चार्पी प्रभाव-परीक्षण रिपोर्ट
अल्ट्रासोनिक-परीक्षण रिपोर्ट
आयामी निरीक्षण रिपोर्ट
हीट-ट्रीटमेंट रिकॉर्ड
ट्यूब मार्किंग और पैकिंग सूची
तृतीय-पक्ष निरीक्षण समर्थन
सामग्री पतासाजी सूची
यह सुनिश्चित करने के लिए कि उत्पादन योजना में परीक्षण और रिकॉर्ड प्रतिधारण शामिल हैं, दस्तावेज़ीकरण आवश्यकताओं को उद्धरण चरण में बताया जाना चाहिए।
| मानक प्रणाली | प्रासंगिक मानक या संदर्भ | आवेदन |
|---|---|---|
| जीबी | जीबी/टी 34105 | विशेष रूप से समुद्री इंजीनियरिंग संरचनाओं के लिए सीमलेस स्टील ट्यूब |
| जीबी | जीबी 712 | जहाजों और अपतटीय इंजीनियरिंग के लिए संरचनात्मक इस्पात; मुख्य रूप से प्लेट, पट्टी और अनुभाग |
| एएसटीएम | एएसटीएम ए519 | निर्बाध कार्बन और मिश्र धातु इस्पात यांत्रिक टयूबिंग; जीबी/टी 34105 का सीधा प्रतिस्थापन नहीं |
| एएसटीएम | एएसटीएम ए106/ए106एम | उच्च तापमान सेवा के लिए निर्बाध कार्बन स्टील पाइप; अपतटीय संरचनात्मक टयूबिंग के बजाय दबाव-पाइप मानक |
| एन | EN 10210-1 और EN 10210-2 | गर्म-तैयार संरचनात्मक खोखले खंड |
| एन | एन 10297-1 | यांत्रिक और सामान्य इंजीनियरिंग उद्देश्यों के लिए निर्बाध गोलाकार स्टील ट्यूब |
| जिस | जेआईएस जी 3444 | सामान्य संरचनात्मक उद्देश्यों के लिए कार्बन स्टील ट्यूब |
| गोस्ट | गोस्ट 8732 और गोस्ट 8731 | गर्म-विकृत सीमलेस स्टील ट्यूब और संबंधित तकनीकी आवश्यकताएँ |
जीबी/टी 34105 सीमलेस ट्यूब का उपयोग अपतटीय प्लेटफ़ॉर्म समर्थन संरचनाओं के लिए ट्यूबलर विकर्ण ब्रेसिंग के निर्माण के लिए किया जा सकता है।
ब्रेसिंग सदस्य निम्नलिखित द्वारा उत्पन्न अक्षीय, झुकने और चक्रीय भार को स्थानांतरित करते हैं:
तरंग क्रिया
पवन लोड हो रहा है
प्लेटफार्म कंपन
उपकरण संचालन
स्थापना भार
बार-बार पर्यावरण लोड हो रहा है
इस एप्लिकेशन के लिए, खरीदार को आवश्यक ग्रेड, गुणवत्ता वर्ग, डिज़ाइन तापमान, आयाम, संक्षारण भत्ता, वेल्ड प्रक्रिया, अल्ट्रासोनिक-परीक्षण स्तर, कोटिंग सिस्टम और तृतीय-पक्ष निरीक्षण आवश्यकताओं को निर्दिष्ट करना चाहिए।
निम्नलिखित तालिका पाँच सामान्यतः निर्दिष्ट शक्ति स्तरों के लिए एक व्यावहारिक खरीद संदर्भ प्रदान करती है। अंतिम स्वीकृति आदेशित ग्रेड, गुणवत्ता वर्ग, उत्पाद की मोटाई, गर्मी विश्लेषण, जीबी/टी 34105-2017 में लागू तालिका और मिल निरीक्षण प्रमाणपत्र पर आधारित होनी चाहिए।
मान प्रतिशत में द्रव्यमान अंश हैं।
| श्रेणी | सी मैक्स. | सी मैक्स. | एमएन मैक्स. | पी मैक्स. | एस मैक्स. | नायब मैक्स. | वी मैक्स. | टीआई मैक्स. |
|---|---|---|---|---|---|---|---|---|
| Q245H | 0.18 | 0.50 | 1.40 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q290H | 0.18 | 0.50 | 1.60 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q345H | 0.18 | 0.50 | 1.70 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q415H | 0.18 | 0.50 | 1.70 | 0.025 | 0.020 | 0.070 | 0.120 | 0.050 |
| Q690H | 0.18 | 0.50 | 1.80 | 0.025 | 0.015 | 0.080 | 0.120 | 0.050 |
| श्रेणी | न्यूनतम उपज शक्ति | तन्यता ताकत | न्यूनतम बढ़ाव | विशिष्ट वितरण स्थिति |
|---|---|---|---|---|
| Q245H | 245 एमपीए | 400-520 एमपीए | 22% | जैसे लुढ़का हुआ या सामान्यीकृत |
| Q290H | 290 एमपीए | 420-540 एमपीए | 21% | जैसे लुढ़का हुआ या सामान्यीकृत |
| Q345H | 345 एमपीए | 470-630 एमपीए | 20% | सामान्यीकृत या समतुल्य नियंत्रित स्थिति |
| Q415H | 415 एमपीए | 520-680 एमपीए | 18% | सामान्यीकृत और संयमित या शमित और संयमित |
| Q690H | 690 एमपीए | 770-940 एमपीए | 14% | क्वेंच्ड और टेम्पर्ड |
| गुणवत्ता वर्ग | विशिष्ट चरपी परीक्षण तापमान |
|---|---|
| बी | 20°से |
| सी | 0°C |
| डी | -20°C |
| ई | -40°C |
| एफ | -60°C |
आदेश और ग्रेड के आधार पर, निरीक्षण में शामिल हो सकते हैं:
ताप रासायनिक विश्लेषण
उत्पाद रासायनिक विश्लेषण
तन्यता परीक्षण
चार्पी वी-नॉच प्रभाव परीक्षण
जहां लागू हो, चपटा या मोड़ने का परीक्षण
अल्ट्रासोनिक परीक्षण
दृश्य सतह निरीक्षण
बाहरी-व्यास माप
दीवार की मोटाई माप
लंबाई और सीधापन निरीक्षण
निरीक्षण समाप्त करें
सत्यापन अंकित करना
तृतीय-पक्ष निरीक्षण
जांच में अल्ट्रासोनिक परीक्षण स्तर, परीक्षण आवृत्ति, स्वीकृति मानदंड और निरीक्षण-दस्तावेज़ प्रकार निर्दिष्ट किया जाना चाहिए।
संपूर्ण जांच में शामिल होना चाहिए:
मानक: जीबी/टी 34105-2017
स्टील ग्रेड और गुणवत्ता वर्ग
घेरे के बाहर
दीवार की मोटाई
लंबाई
मात्रा या कुल वजन
वितरण की स्थिति
डिजाइन तापमान
चार्पी परीक्षण तापमान और अवशोषित ऊर्जा
आयामी सहिष्णुता आवश्यकताएँ
सीधेपन की आवश्यकताएँ
अल्ट्रासोनिक-परीक्षण आवश्यकताएँ
तैयारी समाप्त करें
सतह की सुरक्षा या कोटिंग
निरीक्षण-दस्तावेज़ प्रकार
तृतीय-पक्ष या वर्गीकरण-समाज निरीक्षण
अंकन और पैकिंग आवश्यकताएँ
इन मापदंडों की सही परिभाषा आवश्यक है क्योंकि नाममात्र समान अपतटीय संरचनात्मक ट्यूब कम तापमान की कठोरता, वेल्डेबिलिटी, आयामी सटीकता, निरीक्षण दायरे और दस्तावेज़ीकरण में काफी भिन्न हो सकते हैं।
ए: निर्माता, ट्रेडिंग भी कर सकता है।
उत्तर: सामान्यतया, यदि माल स्टॉक में है तो 10-15 दिन लगते हैं, या यदि माल स्टॉक में नहीं है तो 30-40 दिन लगते हैं, यह मात्रा के अनुसार होता है।
एक: हाँ, हम नि: शुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
उत्तर: भुगतान<=2000USD, 100% अग्रिम। भुगतान>=2000USD, अग्रिम में 30% टी/टी, शिपमेंट से पहले शेष।
यदि आपका कोई अन्य प्रश्न है, तो कृपया बेझिझक मुझसे संपर्क करें।
|
|
