| एमओक्यू: | 1 टन |
| कीमत: | 800-1000 USD/Tons |
| मानक पैकेजिंग: | बंडलों में या लकड़ी के बक्सों में. |
| वितरण अवधि: | उत्पादों पर 20-30 दिन |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 60000 टन/टन प्रति वर्ष |

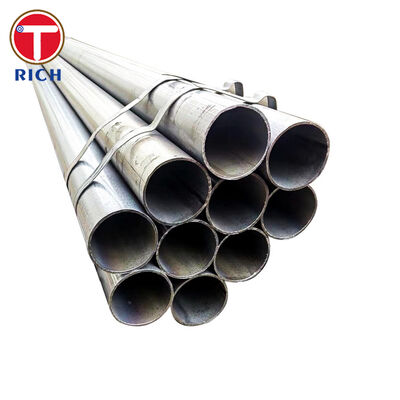

एएसटीएम ए135 विद्युत प्रतिरोध वेल्डेड स्टील पाइप को उच्च आवृत्ति विद्युत प्रतिरोध या विद्युत प्रेरण वेल्डिंग का उपयोग करके भरने वाली धातु के बिना फ्लैट-रोल्ड कार्बन स्टील से निर्मित किया जाता है।यह पानी ले जाने के लिए है, गैस, वाष्प, संपीड़ित हवा और औद्योगिक और वाणिज्यिक पाइप सिस्टम में अन्य संगत तरल पदार्थ।
एएसटीएम ए135/ए135एम विनिर्देश में दो सामग्री ग्रेड शामिल हैंः ग्रेड ए और ग्रेड बी. ग्रेड ए झुकने, रोलिंग और फ्लैंगिंग कार्यों के लिए अधिक उपयुक्तता प्रदान करता है,जबकि ग्रेड बी उच्चतम न्यूनतम उपज और तन्यता शक्ति प्रदान करता हैग्रेड बी वेल्ड सीमों को ताप उपचार या प्रसंस्करण किया जाना चाहिए ताकि वेल्ड क्षेत्र में कोई अनटेंपरेड मार्टेंसाइट न रहे।
एएसटीएम ए135 आम तौर पर एनपीएस 2 से एनपीएस 30 तक के पाइप को कवर करता है, जिसमें 12.70 मिमी तक की नाममात्र औसत दीवार मोटाई होती है। यह एनपीएस 3/4 से एनपीएस 5 तक के चयनित हल्के दीवार पाइप को भी कवर करता है।गैर मानक आयाम प्रदान किए जा सकते हैं जब सभी अन्य विनिर्देश आवश्यकताओं को पूरा किया जाता है.
| पद | उपलब्ध विनिर्देश |
|---|---|
| उत्पाद | विद्युत प्रतिरोध वेल्डेड कार्बन स्टील पाइप |
| सामग्री | कार्बन स्टील |
| मानक | ASTM A135/A135M |
| एएसटीएम ग्रेड | ग्रेड ए और ग्रेड बी |
| निर्माण प्रक्रिया | उच्च आवृत्ति ईआरडब्ल्यू या इलेक्ट्रिक-इंडक्शन वेल्डिंग भरने वाली धातु के बिना |
| पाइप का नाममात्र आकार | एनपीएस 3/4-30 दीवार मोटाई और मानक सीमाओं के अधीन |
| सामान्य बाहरी व्यास | 26.7 ¢ 762 मिमी |
| नाममात्र दीवार मोटाई | एएसटीएम ए135 आयामी दायरे के भीतर लगभग 2.11 ∼ 12.70 मिमी |
| सामान्य कार्यक्रम | अनुसूची 10, अनुसूची 40, मानक दीवार और परियोजना-विशिष्ट प्रकाश दीवार आयाम |
| लम्बाई | 1~12 मीटर; निश्चित, यादृच्छिक या लंबाई पर कटौती उत्पादन उपलब्ध है |
| बाहरी व्यास सहिष्णुता | मानक निर्दिष्ट पाइप आयामों के लिए आमतौर पर ± 1% |
| दीवार मोटाई नियंत्रण | निर्दिष्ट नाममात्र दीवार मोटाई के अनुसार आदेश दिया; ASTM A135 और खरीद आदेश के अनुसार आयामी स्वीकृति |
| वजन सहिष्णुता | अनुसूची और उत्पाद पर निर्भर; क्रमबद्ध आयाम तालिका के आधार पर सत्यापित |
| सीधापन | व्यावसायिक रूप से सीधा; उत्पादन से पहले अधिक सख्त परियोजना विशिष्ट सीधा पर सहमति हो सकती है |
| अंतिम स्थिति | सादा अंत, चौकोर कट, बिभेल, थ्रेडेड, ग्रूव, या जुड़ा हुआ |
| सतह की स्थिति | काले रंग के, हल्के तेल से लथपथ, शॉट-ब्लास्ट, पेंट, एपॉक्सी लेपित, या गर्म डुबकी जस्ती, यदि अलग से निर्दिष्ट |
| वेल्ड-सीम की स्थिति | आवश्यकता के अनुसार आंतरिक और बाहरी वेल्ड फ्लैश नियंत्रित के साथ अनुदैर्ध्य ERW सीम |
| ताप उपचार | ग्रेड एः सामान्यतः वेल्डेड; ग्रेड बीः वेल्ड सीम गर्मी से इलाज या गैर-मर्टेंसाइट को खत्म करने के लिए संसाधित |
| निरीक्षण | दृश्य, आयामी, तन्यता, सपाट, हाइड्रोस्टैटिक या अनुमत विनाशकारी विद्युत जांच |
| प्रलेखन | EN 10204 3.1 मिल परीक्षण प्रमाण पत्र, आयामी रिपोर्ट, हाइड्रोटेस्ट या एनडीई रिकॉर्ड और कोटिंग रिपोर्ट जब आदेश दिया जाता है |
वास्तविक आकार की उपलब्धता को चयनित पाइप अनुसूची, निर्माण मार्ग, अंतिम परिष्करण और परियोजना मात्रा के आधार पर पुष्टि की जानी चाहिए।
अनुदैर्ध्य सीम विद्युत प्रतिरोध या विद्युत प्रेरण हीटिंग और दबाव के द्वारा भरने की धातु के अतिरिक्त के बिना बनाया जाता है।निरंतर वेल्ड क्षेत्र और लगातार उच्च मात्रा उत्पादन का समर्थन करता है.
एएसटीएम ए135 ग्रेड बी के लिए, वेल्ड क्षेत्र को गर्मी से इलाज या अन्यथा प्रसंस्करण किया जाना चाहिए ताकि कोई अनटेम्पर्ड मार्टेंसाइट न रहे।यह आवश्यकता स्थानीय रूप से कठोर और भंगुर वेल्ड संरचना के जोखिम को कम करती है.
एएसटीएम ए135 ग्रेड ए में 205 एमपीए की न्यूनतम झुकने की ताकत और 330 एमपीए की न्यूनतम तन्यता शक्ति है। ग्रेड बी इन न्यूनतम मूल्यों को क्रमशः 240 एमपीए और 415 एमपीए तक बढ़ाता है।
ग्रेड ए एएसटीएम A135 ग्रेड है जिसे विशेष रूप से फ्लैंगिंग और झुकने के लिए उपयुक्त के रूप में पहचाना गया है।इसलिए ग्रेड चयन में न केवल ऑपरेटिंग दबाव बल्कि आवश्यक निर्माण प्रक्रिया को भी ध्यान में रखना चाहिएग्रेड बी को स्वचालित रूप से प्रतिस्थापित नहीं किया जाना चाहिए जहां गंभीर झुकने या फ्लैंज बनाने की आवश्यकता होती है।
प्रत्येक उत्पादन लंबाई मानक द्वारा आवश्यक हाइड्रोस्टैटिक परीक्षण के अधीन किया जा सकता है।एक गैर विनाशकारी विद्युत परीक्षण को वैकल्पिक के रूप में स्वीकार किया जा सकता है जब विनिर्देश द्वारा अनुमति दी जाती है और खरीदार द्वारा सहमति व्यक्त की जाती है.
यदि हाइड्रोस्टैटिक परीक्षण को एक स्वीकृत एनडीई विधि द्वारा प्रतिस्थापित किया जाता है, तो खरीद दस्तावेज में निरीक्षण मार्ग और उत्पाद चिह्न स्पष्ट रूप से बताए जाने चाहिए।
बाहरी व्यास और अनुसूचित दीवार मोटाई आम तौर पर ASME B36.10M पाइप आयामों के अनुसार चुना जाता है। यह मानक फिटिंग, युग्मन, ग्रूव, समर्थन के साथ संगतता की अनुमति देता हैऔर एनपीएस पाइप सिस्टम के लिए डिज़ाइन किए गए वाल्व.
अक्सर खरीद में यह चिंता होती है कि क्या ग्रेड बी पाइप केवल गर्म क्षेत्र के समुचित नियंत्रण के बिना वेल्डेड स्थिति में आपूर्ति की गई है।
हमारे उत्पादन मार्ग उत्पादन बैचों द्वारा वेल्ड-सीम उपचार मापदंडों को रिकॉर्ड करता है। ग्रेड बी सामग्री को वेल्ड क्षेत्र में अवशिष्ट मार्टेंसाइट से बचने के लिए संसाधित किया जाता है। अनुरोध पर,समर्थन रिकॉर्ड वेल्ड-उपचार सेटिंग्स शामिल कर सकते हैं, धातु विज्ञान सत्यापन, कठोरता मानचित्रण, और एनडीई परिणाम।
खरीदारों को अक्सर उद्धरण प्राप्त होते हैं जिसमें कहा जाता है कि पाइप का हाइड्रोस्टैटिक परीक्षण किया गया था या वैकल्पिक विद्युत विधि का उपयोग करके जांच की गई थी।
प्रत्येक उद्धरण और मिल प्रमाण पत्र में निम्नलिखित की पहचान की जा सकती हैः
प्रयोग की गई निरीक्षण विधि
लागू परीक्षण दबाव या एनडीई प्रक्रिया
परीक्षण की तारीख और उत्पादन का बैच
क्या हाइड्रोस्टैटिक परीक्षण को स्वीकृत विकल्प द्वारा प्रतिस्थापित किया गया था
किसी भी आवश्यक ¥NH ¥ या समकक्ष परीक्षण-स्थिति चिह्न
इससे दस्तावेजों की समीक्षा, साइट निरीक्षण और अंतिम स्वीकृति के दौरान अस्पष्टता से बचा जा सकता है।
ग्रेड बी में उच्च शक्ति होती है, लेकिन यह स्वचालित रूप से प्रत्येक निर्मित पाइपिंग असेंबली के लिए सही विकल्प नहीं है। एएसटीएम ए 135 विशेष रूप से ग्रेड ए को फ्लैंगिंग और झुकने के लिए उपयुक्त के रूप में पहचानता है।
उत्पादन से पहले, आदेश की समीक्षा निम्न के आधार पर की जा सकती हैः
आवश्यक ऑपरेटिंग माध्यम
डिजाइन दबाव और तापमान
थ्रेडिंग, ग्रूविंग, बेंडिंग या फ्लैंगिंग की आवश्यकताएं
आवश्यक सतह कोटिंग
लागू फिटिंग और संयोजन प्रणाली
हाइड्रोस्टैटिक या एनडीई स्वीकृति मार्ग
इस समीक्षा से उच्च शक्ति वाले ग्रेड की खरीद का जोखिम कम हो जाता है जो अपेक्षित आकार देने के लिए उपयुक्त नहीं है।
| मानक | प्रासंगिक उत्पाद दायरा |
|---|---|
| ASTM A135/A135M | गैस, वाष्प, पानी और अन्य तरल पदार्थों के लिए विद्युत प्रतिरोध वेल्डेड ग्रेड ए और ग्रेड बी पाइप |
| ASME B36.10M | मानक बाहरी व्यास, दीवार मोटाई, कार्यक्रम और नाममात्र पाइप आकार |
| एएसटीएम ए५३/ए५३एम | मैकेनिकल और दबाव अनुप्रयोगों के लिए काले या गर्म डुबकी जस्ती वेल्डेड और सीमलेस स्टील पाइप |
| एएसटीएम A795/A795M | आग सुरक्षा सेवा के लिए काले और गर्म डुबकी जस्ती स्टील पाइप |
| एन 10217-1 | निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील के वेल्डेड ट्यूब |
| JIS G 3452 | साधारण कम दबाव वाले भाप, पानी, तेल, गैस और हवा के पाइप के लिए कार्बन स्टील पाइप |
| जीबी/टी 3091 | कम दबाव वाले तरल पदार्थ सेवा के लिए वेल्डेड स्टील पाइप |
| GOST 10704 / GOST 10705 | विद्युत-वेल्डेड स्टील पाइप के अनुदैर्ध्य आयाम और तकनीकी वितरण आवश्यकताएं |
समकक्ष मानकों को स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए। सामग्री की ग्रेड, रसायन विज्ञान, शक्ति, आयाम, परीक्षण, कोटिंग और प्रमाणन को प्रतिस्थापन से पहले समीक्षा की जानी चाहिए।
एक विशिष्ट अनुप्रयोग एक ब्लैक शेड्यूल 10 एएसटीएम ए135 ग्रेड बी ईआरडब्ल्यू पाइप है जिसका उपयोग गीले पाइप फायर-स्प्रिंकलर सिस्टम में एक शाखा लाइन के रूप में किया जाता है।
इस अनुप्रयोग में, पाइप क्रॉस मुख्य से दबाव वाले पानी को अलग-अलग छिड़काव सिरों में वितरित करता है।ग्रेड बी 240 एमपीए की न्यूनतम शक्ति और 415 एमपीए की न्यूनतम तन्यता शक्ति प्रदान करता है, जबकि हल्की अनुसूची 10 दीवार अधिक भारी अनुसूची 40 विन्यास की तुलना में स्थापित पाइप वजन को कम कर सकती है।
अंतिम प्रणाली डिजाइन को अभी भी लागू अग्नि संहिता, हाइड्रोलिक गणना, सूचीकरण आवश्यकताओं, युग्मन प्रणाली, संक्षारण अनुदान और स्थानीय प्राधिकरण की स्वीकृति के अनुरूप होना चाहिए।केवल एएसटीएम सामग्री अनुपालन से सिस्टम अनुमोदन स्थापित नहीं होता है.
एएसटीएम ए135 में केवल ग्रेड ए और ग्रेड बी शामिल हैं। नीचे दी गई अतिरिक्त पंक्तियां अंतरराष्ट्रीय द्रव-पाइप परियोजनाओं में अक्सर तुलना की जाने वाली खरीद-संदर्भ ग्रेड हैं।उन्हें एएसटीएम ए135 के रूप में प्रमाणित या चिह्नित नहीं किया जाना चाहिए जब तक कि वे स्वतंत्र रूप से एएसटीएम ए135 की सभी आवश्यकताओं को पूरा न करें.
अधिकतम मान दिखाए गए हैं जब तक कि अन्यथा नहीं कहा गया है।
| मानक और ग्रेड | C, % | Mn, % | हाँ, % | पी, % | S, % | स्थिति |
|---|---|---|---|---|---|---|
| एएसटीएम ए135 ग्रेड ए | 0.25 अधिकतम | 0.95 अधिकतम | निर्दिष्ट नहीं | 0.035 अधिकतम | 0.035 अधिकतम | एएसटीएम ए135 प्रमाणित ग्रेड |
| एएसटीएम ए135 ग्रेड बी | 0.30 अधिकतम | 1.20 अधिकतम | निर्दिष्ट नहीं | 0.035 अधिकतम | 0.035 अधिकतम | एएसटीएम ए135 प्रमाणित ग्रेड |
| एएसटीएम ए५३ प्रकार ई ग्रेड ए | 0.25 अधिकतम | 0.95 अधिकतम | निर्दिष्ट नहीं | 0.050 अधिकतम | 0.045 अधिकतम | केवल तुलनात्मक ग्रेड |
| एएसटीएम ए५३ प्रकार ई ग्रेड बी | 0.30 अधिकतम | 1.20 अधिकतम | निर्दिष्ट नहीं | 0.050 अधिकतम | 0.045 अधिकतम | केवल तुलनात्मक ग्रेड |
| EN 10217-1 P235TR1 | 0.16 अधिकतम | 1.20 अधिकतम | 0.35 अधिकतम | 0.025 अधिकतम | 0.020 अधिकतम | यूरोपीय तुलनात्मक ग्रेड |
एएसटीएम ए५३ प्रकार ई ग्रेड ए और बी अतिरिक्त रूप से तांबा, निकल, क्रोमियम, मोलिब्डेनम और वैनेडियम को प्रतिबंधित कर सकते हैं जब इन तत्वों को जानबूझकर जोड़ा जाता है या अवशिष्ट तत्वों के रूप में मौजूद होते हैं।
निम्नलिखित मान कमरे के तापमान पर न्यूनतम आवश्यकताएं हैं, जब तक कि एक सीमा नहीं दी जाती।
| मानक और ग्रेड | न्यूनतम उपज शक्ति | तन्य शक्ति | लम्बाई | स्थिति |
|---|---|---|---|---|
| एएसटीएम ए135 ग्रेड ए | 205 MPa / 30 ksi | 330 एमपीए / 48 केसीआई न्यूनतम | नमूना प्रकार और दीवार मोटाई सूत्र द्वारा निर्धारित; लागू पूर्ण आकार के नमूनों के लिए 35% आधार मूल्य | एएसटीएम ए135 प्रमाणित ग्रेड |
| एएसटीएम ए135 ग्रेड बी | 240 MPa / 35 ksi | 415 एमपीए / 60 केसी न्यूनतम | नमूना प्रकार और दीवार मोटाई सूत्र द्वारा निर्धारित; लागू पूर्ण आकार के नमूनों के लिए 30% आधार मूल्य | एएसटीएम ए135 प्रमाणित ग्रेड |
| एएसटीएम ए५३ प्रकार ई ग्रेड ए | 205 MPa / 30 ksi | 330 एमपीए / 48 केसीआई न्यूनतम | ASTM A53 नमूना क्षेत्र और तन्यता शक्ति के अनुसार गणना की गई | केवल तुलनात्मक ग्रेड |
| एएसटीएम ए५३ प्रकार ई ग्रेड बी | 240 MPa / 35 ksi | 415 एमपीए / 60 केसी न्यूनतम | ASTM A53 नमूना क्षेत्र और तन्यता शक्ति के अनुसार गणना की गई | केवल तुलनात्मक ग्रेड |
| EN 10217-1 P235TR1 | दीवार मोटाई ≤16 मिमी के लिए 235 एमपीए न्यूनतम | ३६०५०० एमपीए | 25% अनुदैर्ध्य; 23% अनुदैर्ध्य | यूरोपीय तुलनात्मक ग्रेड |
ASTM A135 पतली दीवार वाली पट्टी के नमूनों के लिए लम्बाई एक सार्वभौमिक प्रतिशत द्वारा प्रतिनिधित्व किए जाने के बजाय निर्दिष्ट दीवार मोटाई से गणना की जाती है।इसलिए रिपोर्ट किए गए विस्तार से नमूना की ओर उन्मुखता का पता लगाना चाहिए।, नमूना प्रकार, गेज लंबाई, और वास्तविक दीवार मोटाई।
एक पूर्ण एएसटीएम ए135 निरीक्षण योजना में निम्नलिखित शामिल हो सकते हैंः
| निरीक्षण वस्तु | सत्यापन |
|---|---|
| रासायनिक विश्लेषण | गर्मी विश्लेषण और उत्पाद विश्लेषण जब आवश्यक हो |
| तन्यता परीक्षण | शक्ति, तन्यता और लम्बाई |
| सपाट करने का परीक्षण | वेल्ड डक्टिलिटी और पाइप की मजबूती |
| हाइड्रोस्टैटिक परीक्षण | प्रत्येक आवश्यक पाइप लंबाई के लिए दबाव-लीकेज सत्यापन |
| विनाशकारी विद्युत परीक्षण | जब अनुमति हो, तो एडी-करंट, अल्ट्रासोनिक या फ्लोक्स-लीकेज जांच |
| आयामी निरीक्षण | बाहरी व्यास, दीवार की मोटाई, लंबाई, अंत की स्थिति और सीधापन |
| वेल्ड निरीक्षण | वेल्ड निरंतरता, फ्लैश की स्थिति, सतह की गुणवत्ता और सीम उपचार की स्थिति |
| सतह निरीक्षण | दरारें, गोलियां, टुकड़े टुकड़े, स्केल, कोटिंग दोष और हैंडलिंग क्षति |
| अनुरेखण | ताप संख्या, उत्पादन बैच, ग्रेड, आकार, मानक और परीक्षण की स्थिति |
एकः निर्माता, व्यापार भी कर सकता है।
एकः आम तौर पर बोलते हुए, यह 10-15 दिन है यदि माल स्टॉक में है, या यह 30-40 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
|
|
