| एमओक्यू: | 1 टन |
| कीमत: | 800-1000 USD/Tons |
| मानक पैकेजिंग: | बंडलों में या लकड़ी के बक्सों में. |
| वितरण अवधि: | उत्पादों पर 20-30 दिन |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 60000 टन/टन प्रति वर्ष |

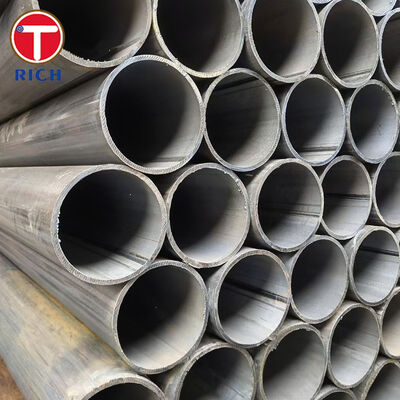

एएसटीएम ए587 इलेक्ट्रिक-रेजिस्टेंस-वेल्डेड लो-कार्बन स्टील पाइप विशेष रूप से रासायनिक उद्योग में प्रक्रिया पाइपिंग अनुप्रयोगों के लिए निर्मित किया जाता है जहां विश्वसनीय वेल्ड अखंडता, अच्छी तन्यता, फ्लैंजिंग क्षमता और क्लोज-रेडियस बेंडिंग प्रदर्शन की आवश्यकता होती है।
एएसटीएम ए587/ए587एम एनपीएस 1/2 [डीएन 15] से एनपीएस 10 [डीएन 250] तक ईआरडब्ल्यू लो-कार्बन स्टील पाइप को कवर करता है, साथ ही निर्दिष्ट अतिरिक्त आकार भी। स्टील एल्यूमीनियम-किल्ड लो-कार्बन स्टील है, और पाइप को वेल्डिंग के बाद सामान्यीकृत किया जाता है। कोल्ड-ड्रॉन पाइप को अंतिम कोल्ड-ड्राइंग ऑपरेशन के बाद सामान्यीकृत किया जाता है।
एएसटीएम ए587 और सामान्य-उद्देश्य वाले वेल्डेड पाइप विनिर्देशों के बीच एक प्रमुख अंतर इसके निर्माण प्रदर्शन पर जोर देना है। इस मानक के अनुसार आपूर्ति किए गए पाइप का उद्देश्य सभी कवर किए गए आकारों में गंभीर फ्लैंजिंग संचालन और एनपीएस 4 [डीएन 100] तक क्लोज-रेडियस बेंडिंग का सामना करना है।
| आइटम | विनिर्देश |
|---|---|
| उत्पाद | इलेक्ट्रिक-रेजिस्टेंस-वेल्डेड लो-कार्बन स्टील पाइप |
| सामग्री | एल्यूमीनियम-किल्ड लो-कार्बन स्टील |
| मानक | एएसटीएम ए587/ए587एम |
| निर्माण प्रक्रिया | इलेक्ट्रिक रेजिस्टेंस वेल्डिंग, ईआरडब्ल्यू |
| आकार सीमा | एनपीएस 1/2 से एनपीएस 10 [डीएन 15 से डीएन 250], साथ ही निर्दिष्ट अतिरिक्त आकार |
| बाहरी व्यास | मानक एनपीएस 1/2-एनपीएस 10 आकारों के लिए लगभग 21.30-273.05 मिमी |
| दीवार की मोटाई | पाइप व्यास और निर्दिष्ट मोटाई के आधार पर लगभग 2.41-15.60 मिमी |
| लंबाई | 1-12 मीटर, खरीद आवश्यकताओं के अनुसार अनुकूलन योग्य |
| ओडी सहनशीलता | एएसटीएम ए587/ए587एम आयामी आवश्यकताओं के अनुसार आकार-निर्भर |
| दीवार की मोटाई सहनशीलता | एएसटीएम ए587/ए587एम के अनुसार आकार और नाममात्र-मोटाई पर निर्भर |
| सीधापन | एनपीएस 8 से नीचे के पाइप के लिए प्रति 0.91 मीटर अधिकतम 0.76 मिमी विक्षेपण; एनपीएस 8 और उससे ऊपर के लिए प्रति 0.91 मीटर अधिकतम 1.52 मिमी |
| सतह की स्थिति | सामान्यीकृत ईआरडब्ल्यू सतह; स्केल हटाना, तेल लगाना, या निर्दिष्ट सतह की तैयारी जहां आवश्यक हो, उपलब्ध है |
| गर्मी उपचार | ऊपरी महत्वपूर्ण तापमान से ऊपर सामान्यीकृत |
| कोल्ड-ड्रॉन स्थिति | अंतिम कोल्ड-ड्राइंग पास के बाद सामान्यीकृत |
| अंत की स्थिति | सादा अंत; कट-टू-लेंथ तैयारी उपलब्ध है |
| परीक्षण | तन्यता, चपटा करना, रिवर्स चपटा करना, फ्लैंज, और गैर-विनाशकारी परीक्षा |
| एनडीटी विधियाँ | एड्डी-करंट, अल्ट्रासोनिक, या चुंबकीय प्रवाह रिसाव परीक्षा जैसा लागू हो |
| निरीक्षण दस्तावेज़ | गर्मी संख्या, रसायन विज्ञान, यांत्रिक गुण, आयाम और निरीक्षण परिणामों के साथ मिल टेस्ट प्रमाणपत्र |
एएसटीएम ए587 पाइप को उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनमें पारंपरिक सीधी प्रक्रिया पाइपिंग की तुलना में काफी अधिक निर्माण की आवश्यकता होती है।
सामग्री इसके लिए उपयुक्त होनी चाहिए:
कवर किए गए आकार सीमा में गंभीर फ्लैंज-निर्माण संचालन
एनपीएस 4 [डीएन 100] तक क्लोज-रेडियस बेंडिंग
अस्वीकार्य क्रैकिंग या वेल्ड विफलता के बिना कोल्ड चपटा करना
वेल्ड की मजबूती का आकलन करने के लिए रिवर्स चपटा करना
यह संयोजन विशेष रूप से प्रासंगिक है जहां तैयार प्रक्रिया लाइन में निर्मित सिरे, कॉम्पैक्ट मोड़, या निर्मित कनेक्शन होते हैं।
एएसटीएम ए587 कार्बन को अधिकतम 0.15% तक सीमित करता है।
नियंत्रित कार्बन स्तर बेंडिंग और फ्लैंजिंग संचालन के लिए आवश्यक तन्यता का समर्थन करता है, जबकि निर्माण और वेल्डिंग से जुड़ी अत्यधिक कठोरता के जोखिम को कम करता है।
मैंगनीज को 0.27% और 0.63% के बीच नियंत्रित किया जाता है, जबकि फास्फोरस और सल्फर प्रत्येक को अधिकतम 0.035% तक सीमित किया जाता है।
स्टील एल्यूमीनियम किल्ड है, जिसमें एल्यूमीनियम 0.020% और 0.100% के बीच निर्दिष्ट है।
नियंत्रित डीऑक्सीडेशन लगातार स्टील की गुणवत्ता में योगदान देता है और प्रक्रिया-पाइप निर्माण के लिए आवश्यक समान निर्माण विशेषताओं को प्रदान करने में मदद करता है।
ईआरडब्ल्यू निर्माण के बाद आपूर्ति किए गए पाइप को ऊपरी महत्वपूर्ण परिवर्तन तापमान से ऊपर सामान्यीकृत किया जाता है।
कोल्ड-ड्रॉन पाइप के लिए, अंतिम कोल्ड-ड्राइंग ऑपरेशन के बाद सामान्यीकरण किया जाता है।
सामान्यीकरण वेल्डिंग और निर्माण के दौरान बनाए गए धातुकर्म अंतर को कम करता है और पाइप बॉडी में अधिक समान माइक्रोस्ट्रक्चर उत्पन्न करता है।
तैयार पाइप को निम्नलिखित न्यूनतम तन्यता आवश्यकताओं को पूरा करना चाहिए:
तन्यता ताकत: 330 एमपीए न्यूनतम
उपज शक्ति: 205 एमपीए न्यूनतम
50 मिमी में बढ़ाव: 40% न्यूनतम
अपेक्षाकृत उच्च न्यूनतम बढ़ाव आवश्यकता विशेष रूप से फ्लैंज्ड और बेंट रासायनिक-प्रक्रिया पाइपिंग के लिए महत्वपूर्ण है।
रासायनिक-प्रक्रिया ईआरडब्ल्यू पाइपिंग के लिए मुख्य खरीद चिंताओं में से एक यह है कि क्या अनुदैर्ध्य वेल्ड बाद में बेंडिंग और फ्लैंज निर्माण का सामना बिना क्रैकिंग के कर सकता है।
इसलिए उत्पादन नियंत्रण न केवल वेल्ड की बाहरी उपस्थिति पर बल्कि संपूर्ण वेल्ड क्षेत्र की धातुकर्म और यांत्रिक स्थिति पर भी केंद्रित है।
एएसटीएम ए587 निरीक्षण में शामिल हो सकते हैं:
चपटा परीक्षण
रिवर्स-चपटा परीक्षण
फ्लैंज परीक्षण
एड्डी-करंट परीक्षण
अल्ट्रासोनिक परीक्षण
चुंबकीय प्रवाह रिसाव परीक्षण
ये परीक्षाएं पाइप के डाउनस्ट्रीम निर्माण में प्रवेश करने से पहले वेल्ड निरंतरता का सत्यापन प्रदान करती हैं।
रासायनिक-उपकरण निर्माता अक्सर पाइप प्राप्त करने के बाद बेंडिंग, एंड फॉर्मिंग और फ्लैंज-फॉर्मिंग ऑपरेशन करते हैं।
इस कारण से, केवल आयामी निरीक्षण अपर्याप्त है।
एएसटीएम ए587 पाइप विशेष रूप से गंभीर निर्माण अनुप्रयोगों के लिए उत्पादित किया जाता है। सामान्यीकृत सामग्री की स्थिति, नियंत्रित कार्बन सामग्री, न्यूनतम 40% बढ़ाव, और निर्माण परीक्षण डाउनस्ट्रीम निर्माण के लिए पाइप की उपयुक्तता का मूल्यांकन करने के लिए एक परिभाषित तकनीकी आधार प्रदान करते हैं।
विशेष रूप से छोटे मोड़ त्रिज्या या विशेष फ्लैंज ज्यामिति वाले परियोजनाओं के लिए, प्रतिनिधि उत्पादन नमूनों का मूल्यांकन ग्राहक के तैयार-घटक निर्माण आवश्यकताओं के मुकाबले भी किया जा सकता है।
उत्पादन गर्मी के बीच भिन्नता स्वचालित बेंडिंग, वेल्डिंग, या प्रक्रिया-उपकरण असेंबली के दौरान समस्याएं पैदा कर सकती है।
इसलिए सामग्री का पता लगाने की क्षमता आने वाले स्टील से ईआरडब्ल्यू उत्पादन, सामान्यीकरण, निरीक्षण और तैयार-पाइप पहचान तक बनाए रखी जा सकती है।
निरीक्षण दस्तावेज़ में शामिल हो सकते हैं:
गर्मी संख्या
रासायनिक विश्लेषण
तन्यता गुण
बाहरी व्यास
दीवार की मोटाई
सीधापन निरीक्षण
गर्मी-उपचार की स्थिति
गैर-विनाशकारी परीक्षा परिणाम
यह खरीद और गुणवत्ता-नियंत्रण टीमों को उत्पादन उपयोग से पहले खरीद आदेश के मुकाबले सामग्री अनुरूपता को सत्यापित करने की अनुमति देता है।
| मानक प्रणाली | मानक / संदर्भ | विवरण |
|---|---|---|
| एएसटीएम | एएसटीएम ए587/ए587एम | ईआरडब्ल्यू लो-कार्बन स्टील पाइप विशेष रूप से रासायनिक-उद्योग प्रक्रिया लाइनों के लिए अभिप्रेत है |
| एएसटीएम | एएसटीएम ए530/ए530एम | विशेष कार्बन और मिश्र धातु स्टील पाइप पर लागू सामान्य आवश्यकताएं |
| एएसटीएम | एएसटीएम ए751 | स्टील उत्पादों के लिए रासायनिक विश्लेषण विधियां और शब्दावली |
| एएसटीएम | एएसटीएम ए370 | स्टील उत्पादों के लिए यांत्रिक परीक्षण विधियां |
| ईएन | ईएन 10217-1 | दबाव उद्देश्यों के लिए वेल्डेड गैर-मिश्र धातु स्टील ट्यूब; केवल कार्यात्मक तुलना, प्रत्यक्ष एएसटीएम ए587 समकक्ष नहीं |
| गोस्ट | गोस्ट 10704 / गोस्ट 10705 | अनुदैर्ध्य इलेक्ट्रिक-वेल्डेड स्टील पाइप आयामी और तकनीकी संदर्भ; प्रत्यक्ष समकक्ष नहीं |
| जेआईएस | जेआईएस जी3452 / जेआईएस जी3454 | कार्बन स्टील पाइपिंग मानक सामान्य या दबाव पाइपिंग के लिए उपयोग किए जाते हैं; प्रत्यक्ष समकक्ष नहीं |
| जीबी | जीबी/टी 3091 | कम दबाव वाले तरल सेवा के लिए वेल्डेड स्टील पाइप; प्रत्यक्ष एएसटीएम ए587 समकक्ष नहीं |
एक प्रतिनिधि अनुप्रयोग रासायनिक डोजिंग स्किड के अंदर स्थापित प्रक्रिया-जल स्थानांतरण पाइप है।
इन असेंबली में अक्सर कॉम्पैक्ट पाइप रूटिंग, निर्मित कनेक्शन, वेल्डेड शाखाएं, और सीमित उपकरण स्थान के भीतर सटीक रूप से स्थित पाइप सिरे की आवश्यकता होती है।
एएसटीएम ए587 ईआरडब्ल्यू पाइप इस प्रकार की निर्मित प्रक्रिया लाइन के लिए उपयुक्त है क्योंकि इसकी नियंत्रित लो-कार्बन रसायन विज्ञान, सामान्यीकृत स्थिति, न्यूनतम 40% बढ़ाव, और निर्दिष्ट फ्लैंज और चपटा प्रदर्शन बाद में बेंडिंग और निर्माण का समर्थन करते हैं।
परिवहन किए गए रसायन के साथ वास्तविक संगतता को अलग से सत्यापित किया जाना चाहिए क्योंकि एएसटीएम ए587 स्टील पाइप निर्माण और यांत्रिक आवश्यकताओं को परिभाषित करता है लेकिन सभी रासायनिक मीडिया के लिए सार्वभौमिक संक्षारण प्रतिरोध स्थापित नहीं करता है।
| एएसटीएम ए587 सामग्री | सी % अधिकतम | एमएन % | पी % अधिकतम | एस % अधिकतम | अल % |
|---|---|---|---|---|---|
| एएसटीएम ए587/ए587एम लो-कार्बन स्टील | 0.15 | 0.27-0.63 | 0.035 | 0.035 | 0.020-0.100 |
| एएसटीएम ए587 सामग्री | तन्यता ताकत न्यूनतम | उपज शक्ति न्यूनतम | 50 मिमी में बढ़ाव न्यूनतम |
|---|---|---|---|
| एएसटीएम ए587/ए587एम लो-कार्बन स्टील | 330 एमपीए | 205 एमपीए | 40% |
| एनपीएस | बाहरी व्यास | विशिष्ट निर्दिष्ट दीवार मोटाई सीमा |
|---|---|---|
| 1/2 | 21.30 मिमी | 2.41-3.84 मिमी |
| 3/4 | 26.70 मिमी | 2.51-4.04 मिमी |
| 1 | 33.40 मिमी | 2.95-4.70 मिमी |
| 1 1/4 | 42.16 मिमी | 3.07-5.00 मिमी |
| 1 1/2 | 48.30 मिमी | 3.22-5.21 मिमी |
| 2 | 60.33 मिमी | 3.43-5.72 मिमी |
| 3 | 88.90 मिमी | 4.80-7.87 मिमी |
| 4 | 114.30 मिमी | 5.26-8.87 मिमी |
| 6 | 168.28 मिमी | लगभग 6.22-11.33 मिमी निर्दिष्ट श्रृंखला के आधार पर |
| 8 | 219.08 मिमी | 7.16-13.16 मिमी |
| 10 | 273.05 मिमी | 8.10-15.60 मिमी |
विशिष्ट एएसटीएम ए587 उत्पादन निरीक्षण में आयामी सत्यापन, सामग्री पहचान, यांत्रिक परीक्षण, निर्माण मूल्यांकन और वेल्ड परीक्षा शामिल है।
महत्वपूर्ण नियंत्रण आइटम में शामिल हैं:
गर्मी-संख्या का पता लगाने की क्षमता
रासायनिक संरचना सत्यापन
बाहरी-व्यास माप
दीवार-मोटाई माप
सीधापन निरीक्षण
तन्यता परीक्षण
चपटा परीक्षण
रिवर्स-चपटा परीक्षण
फ्लैंज परीक्षण
वेल्ड-क्षेत्र निरीक्षण
गैर-विनाशकारी परीक्षा
अंतिम दृश्य निरीक्षण
एएसटीएम ए587 ईआरडब्ल्यू लो-कार्बन स्टील पाइप इसलिए सबसे उपयुक्त है जहां एक रासायनिक-प्रक्रिया पाइपिंग परियोजना को नियंत्रित लो-कार्बन रसायन विज्ञान, सामान्यीकृत वेल्ड स्थिति, उच्च तन्यता, विश्वसनीय निर्माण प्रदर्शन, और केवल बुनियादी द्रव-वहन क्षमता के बजाय सत्यापन योग्य ईआरडब्ल्यू वेल्ड गुणवत्ता के संयोजन की आवश्यकता होती है।
ए: निर्माता, व्यापार भी कर सकते हैं।
ए: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है, यह मात्रा के अनुसार है।
ए: हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
ए: भुगतान=2000USD, 30% टी/टी अग्रिम में, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
|
|
