| एमओक्यू: | 1 टन |
| कीमत: | 800-1000 USD/Tons |
| मानक पैकेजिंग: | बंडलों में या लकड़ी के बक्सों में. |
| वितरण अवधि: | उत्पादों पर 20-30 दिन |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 60000 टन/टन प्रति वर्ष |

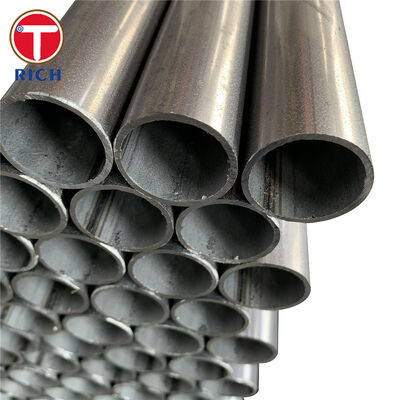

एएसटीएम ए७८७ एल्युमिनाइज्ड स्टील ट्यूब एक विद्युत प्रतिरोध वेल्डेड कार्बन स्टील मैकेनिकल ट्यूब है जो एल्युमिनियम लेपित स्टील स्ट्रिप से निर्मित है।यह एक एल्यूमीनियम आधारित सुरक्षात्मक सतह के साथ कम कार्बन स्टील ट्यूबिंग की आयामी स्थिरता और आकार को जोड़ती हैयह विशेष रूप से उच्च तापमान, संघनक, सड़क प्रदूषकों और दोहराए जाने वाले थर्मल चक्र के संपर्क में आने वाले ऑटोमोटिव घटकों के लिए उपयुक्त है।
ऑटोमोबाइल निकास प्रणालियों के लिए, Al-Si coated steel is commonly selected because the aluminum-rich surface provides oxidation and corrosion protection while the silicon-containing coating promotes coating adhesion during subsequent forming and thermal exposure.
तकनीकी खरीद के लिए, ट्यूब विनिर्देश न केवल एएसटीएम ए 787 को परिभाषित करना चाहिए, बल्कि स्टील रसायन, एल्यूमीनियम-कोटिंग प्रकार और कोटिंग द्रव्यमान, बाहरी व्यास, दीवार मोटाई,वेल्ड-सीम उपचार, आयामी सहिष्णुता, सतह की स्थिति, और आवश्यक निर्माण परीक्षण।
| पद | विनिर्देश |
|---|---|
| उत्पाद | एल्यूमिनाइज्ड ERW प्रेसिजन स्टील ट्यूब |
| मुख्य मानक | ASTM A787/A787M |
| सामग्री | एल्यूमीनियम लेपित सतह वाला कार्बन स्टील |
| निर्माण प्रक्रिया | विद्युत प्रतिरोध वेल्डिंग (ERW) |
| विशिष्ट ग्रेड | 1008, 1010, 1015, 1018, 1021 |
| एल्यूमीनियम कोटिंग | ASTM A463/A463M टाइप 1 Al-Si या टाइप 2 एल्यूमीनियम कोटिंग, निर्दिष्ट के रूप में |
| बाहरी व्यास | 12मानक आयामी दायरे के भीतर.7 ∙ 380.0 मिमी |
| दीवार की मोटाई | 0मानक आयामी दायरे के भीतर.70~4.60 मिमी |
| लम्बाई | 1~12 मीटर, कस्टम कट लंबाई उपलब्ध है |
| क्रॉस सेक्शन | गोल; अन्य यांत्रिक-ट्यूब के आकार आदेश आवश्यकताओं के अधीन |
| ओडी सहिष्णुता | ASTM A787/A787M आयाम तालिकाओं और आदेशित आकार के अनुसार |
| दीवार मोटाई सहिष्णुता | ASTM A787/A787M और आदेशित दीवार की स्थिति के अनुसार |
| लंबाई सहिष्णुता | आदेशित मिल लंबाई या कट लंबाई के अनुसार परिभाषित |
| सीधापन | खरीद विनिर्देशों के अनुसार नियंत्रित; समझौता द्वारा उपलब्ध सख्त ऑटोमोबाइल सहिष्णुता |
| सतह | एल्यूमीनियम, धातु चमकदार/मैट उपस्थिति कोटिंग और परिष्करण की स्थिति के आधार पर |
| वेल्ड सीम | ईआरडब्ल्यू अनुदैर्ध्य सीम; वेल्ड-ज़ोन कोटिंग मरम्मत/पुनः कोटिंग निर्दिष्ट की जा सकती है |
| ताप उपचार | आम तौर पर वेल्डेड के रूप में आपूर्ति की जाती है जब तक कि एक विशिष्ट थर्मल स्थिति का आदेश नहीं दिया जाता है |
| आगे का प्रसंस्करण | काटने, झुकाने, अंत बनाने, विस्तार, कमी, पंचिंग और निर्माण उपलब्ध |
एल्यूमीनियम कोटिंग ट्यूब बनाने से पहले स्टील स्ट्रिप पर लगाई जाती है। ऑटोमोटिव थर्मल अनुप्रयोगों के लिए, एएसटीएम ए 463 टाइप 1 अल-सी लेपित सामग्री आमतौर पर अधिक प्रासंगिक कॉन्फ़िगरेशन है।
टाइप 1 कोटिंग के विशिष्ट वाणिज्यिक पदनामों में शामिल हैंः
T1-13
T1-25
T1-40
आवश्यक कोटिंग नाम खरीद आदेश पर ¥ एल्युमिनाइज्ड स्टील की सामान्य परिभाषा का उपयोग करने के बजाय निर्दिष्ट किया जाना चाहिए।
एएसटीएम ए७८७ अपने सामान्य दायरे के भीतर १२.७ मिमी से ३८०.० मिमी तक के बाहरी आयामों और लगभग ०.७० मिमी से ४.६० मिमी तक की दीवार मोटाई के साथ यांत्रिक नली को कवर करता है।
ऑटोमोबाइल मोल्डिंग ऑपरेशन के लिए, ओडी, दीवार मोटाई, अंडाकारता, सीधापन और वेल्ड-बीड की स्थिति को अंतिम झुकने, विस्तार या अंत-मोल्डिंग ऑपरेशन के अनुसार नियंत्रित किया जाना चाहिए।
एएसटीएम ए 463 टाइप 1 कोटिंग में आम तौर पर एल्यूमीनियम कोटिंग सिस्टम में लगभग 511% सिलिकॉन होता है।सिलिकॉन एल्यूमीनियम कोटिंग और स्टील सब्सट्रेट के बीच इंटरमेटलिक परत को संशोधित करता है और कोटिंग आसंजन में सुधार करता है.
यह विन्यास व्यापक रूप से चुना जाता है जब ऑक्सीकरण प्रतिरोध और निर्माण प्रदर्शन दोनों की आवश्यकता होती है।
1008, 1010 और 1015 जैसे ग्रेड अपेक्षाकृत कम कार्बन सामग्री प्रदान करते हैं, जो समर्थन करते हैंः
ट्यूब झुकाना
विस्तार समाप्त करना
स्वैगिंग
मोती
फ्लैंगिंग
वेल्डिंग
ब्रैकेट लगाव
अधिक शक्ति की आवश्यकता वाले भागों के लिए, 1018 या 1021 जैसे उच्च कार्बन ग्रेड का आकलन गठन की गंभीरता के अनुसार किया जा सकता है।
एएसटीएम ए 787 धातु-लेपित समाप्त यांत्रिक ट्यूब के लिए आवश्यकताओं को निर्धारित करता है,जबकि एल्यूमीनियम लेपित स्टील सब्सट्रेट को सामान्यतः लागू लेपित शीट विनिर्देश के अनुसार निर्दिष्ट किया जाता है.
इसलिए एक तकनीकी रूप से पूर्ण आदेश में ट्यूब विनिर्देश और आवश्यक कोटिंग स्थिति दोनों को इंगित किया जाना चाहिए।
खरीदार की चिंताः
मूल पट्टी में एक समान एल्यूमीनियम कोटिंग हो सकती है, लेकिन ईआरडब्ल्यू वेल्डिंग स्थानीय रूप से अनुदैर्ध्य वेल्ड के चारों ओर कोटिंग को बाधित करती है।
ऑटोमोबाइल के एक निकास घटक के लिए, इस क्षेत्र को अपर्याप्त रूप से संरक्षित छोड़ने से एक स्थानीय जंग पथ बन सकता है, भले ही शेष ट्यूब सतह ठीक से एल्यूमीनियम हो।
हमारा नियंत्रण दृष्टिकोणः
उत्पादन के दौरान वेल्ड सीम की स्थिति की निरंतर निगरानी की जाती है।
वेल्ड मोती की स्थिति को नीचे की ओर बनाने से पहले नियंत्रित किया जाता है।
सीम क्षेत्र के लिए पुनः कोटिंग या वेल्ड-ज़ोन सुरक्षा निर्दिष्ट की जा सकती है।
कोटिंग विखंडन, छीलने और उजागर सब्सट्रेट के लिए दृश्य निरीक्षण किया जाता है।
वेल्ड सीम की स्थिति को सहमत निरीक्षण योजना में शामिल किया जा सकता है।
इसलिए वेल्ड जोन की कोटिंग की स्थिति को मूल पट्टी की कोटिंग की स्थिति से अलग से इलाज किया जाना चाहिए।
खरीदार की चिंताः
केवल एल्युमिनेटेड ट्यूब ही कोटिंग केमिकल या कोटिंग मास को परिभाषित नहीं करती है।
इसलिए उच्च तापमान ऑक्सीकरण, संघनन और गठन के तहत एल्यूमिनाइज्ड के रूप में वर्णित दो ट्यूब अलग-अलग प्रदर्शन कर सकते हैं।
हमारा नियंत्रण दृष्टिकोणः
खरीद विनिर्देश में निम्नलिखित की पहचान की जा सकती हैः
ASTM A463/A463M कोटिंग प्रकार
टाइप 1 अल-सी या टाइप 2 एल्यूमीनियम कोटिंग
आवश्यक कोटिंग नाम
कोटिंग द्रव्यमान
सतह की स्थिति
तेल या सूखी स्थिति में
कोटिंग चिपकने की आवश्यकता
आने वाले कोटेड स्ट्रिप दस्तावेजों को ट्यूब उत्पादन से पहले आदेशित कोटिंग स्पेसिफिकेशन के साथ जांच की जाती है।
खरीदार की चिंताः
एक ट्यूब बुनियादी नाममात्र ओडी और दीवार मोटाई आवश्यकताओं को पूरा कर सकता है, लेकिन फिर भी रोबोट झुकने या निकास प्रणाली की विधानसभा के दौरान समस्या पैदा कर सकता है यदि अंडाकार, दीवार भिन्नता या वेल्ड स्थिति अस्थिर है.
संभावित परिणामों में शामिल हैंः
मोड़ पर अत्यधिक अंडाकार
झुर्रियां
खराब मांड्रेल समर्थन
अस्थिर अंत विस्तार
क्लैंप रिसाव
स्वचालित असेंबली के दौरान गलत संरेखण
हमारा नियंत्रण दृष्टिकोणः
ऑटोमोबाइल ट्यूब ऑर्डर के लिए, निरीक्षण में निम्नलिखित शामिल हो सकते हैंः
बाहरी व्यास
दीवार की मोटाई
अंडाकार
सीधापन
लम्बाई
वेल्ड सीम की स्थिति
अंतिम स्थिति
झुकने का प्रदर्शन
विस्तार प्रदर्शन
अधिक सख्त परियोजना-विशिष्ट आयामी सीमाओं पर सहमति हो सकती है जहां डाउनस्ट्रीम झुकने की प्रक्रिया में बुनियादी एएसटीएम सहिष्णुता से अधिक स्थिरता की आवश्यकता होती है।
| मानक प्रणाली | प्रासंगिक मानक | दायरा |
|---|---|---|
| एएसटीएम | ASTM A787/A787M | ईआरडब्ल्यू धातु-लेपित कार्बन स्टील यांत्रिक ट्यूब |
| एएसटीएम | ASTM A463/A463M | एल्यूमीनियमयुक्त ट्यूब के रूप में कच्चे माल के रूप में इस्तेमाल गर्म डुबकी एल्यूमीनियम लेपित स्टील शीट |
| एन | एन 10305-3 | ठंडे आकार में वेल्डेड सटीक स्टील ट्यूब |
| एन | एन 10305-5 | ठंड वेल्डेड वर्ग और आयताकार सटीक स्टील ट्यूब |
| जेआईएस | JIS G3445 | मशीनों के संरचनात्मक प्रयोजनों के लिए कार्बन स्टील के ट्यूब |
| GB | जीबी/टी 6728 | ठंडे रूप से निर्मित खोखले संरचनात्मक स्टील के प्रोसेस |
| जीओएसटी | GOST 10704 | इलेक्ट्रिकली वेल्डेड अनुदैर्ध्य स्टील ट्यूब |
एएसटीएम A787 एल्यूमिनाइज्ड ट्यूबिंग के लिए एक विशिष्ट अनुप्रयोग हैऑटोमोबाइल एग्जॉस्ट सफलर और आसन्न एग्जॉस्ट सिस्टम के घटकों के बीच कनेक्टिंग ट्यूब.
यह घटक निम्न के संपर्क में हैः
गर्म निकास गैस
बार-बार गर्म करने और ठंडा करने के चक्र
ठंडे स्टार्ट के दौरान उत्पन्न कंडेनसेट
बाहरी सड़क नमी
सड़क नमक और मलबे
यांत्रिक कंपन
उत्पादन के दौरान ट्यूब झुकाने और अंत बनाने के कार्य
अल-सी एल्यूमिनाइज्ड कार्बन स्टील इस घटक के लिए सब्सट्रेट मोमेबिलिटी, थर्मल ऑक्सीकरण प्रतिरोध और बाहरी संक्षारण सुरक्षा का एक व्यावहारिक संयोजन प्रदान करता है।
निकास अनुप्रयोगों के लिए, ट्यूब ओडी, दीवार मोटाई, मोड़ त्रिज्या, कोटिंग पदनाम,सीम सुरक्षा और अंत विस्तार की आवश्यकताओं को केवल नाममात्र ट्यूब आयामों से चयन करने के बजाय अंतिम निकास संयोजन ड्राइंग से निर्धारित किया जाना चाहिए.
| एएसटीएम A787 ग्रेड | C % | एन % | पी % मैक्स. | S % Max. |
|---|---|---|---|---|
| 1008 | 0.10 अधिकतम. | 0.50 अधिकतम. | 0.035 | 0.035 |
| 1010 | 0.08 ¢ 0.13 | 0.30 ¢ 0.60 | 0.035 | 0.035 |
| 1015 | 0.12 ¢ 0.18 | 0.30 ¢ 0.60 | 0.035 | 0.035 |
| 1018 | 0.14 ¢ 0.21 | 0.60 ¢ 0.90 | 0.035 | 0.035 |
| 1021 | 0.17 ¢ 0.24 | 0.60 ¢ 0.90 | 0.035 | 0.035 |
1008
सबसे अच्छा कठोर गठन के लिए उपयुक्त है जहां कम कार्बन सामग्री और उच्च लचीलापन को प्राथमिकता दी जाती है।
1010
एक संतुलित कम कार्बन ग्रेड झुकने, वेल्डिंग और सामान्य ऑटोमोटिव यांत्रिक घटकों के लिए उपयुक्त है।
1015
उपयोगी आकार देने की क्षमता को बनाए रखते हुए मध्यम रूप से उच्च शक्ति प्रदान करता है।
1018
उच्च मैंगनीज और कार्बन सामग्री 1008/1010 की तुलना में अधिक शक्ति प्रदान करती है, लेकिन आकार आवश्यकताओं का अधिक सावधानीपूर्वक मूल्यांकन किया जाना चाहिए।
1021
उपयोग किया जाता है जहां उच्च सब्सट्रेट शक्ति की आवश्यकता होती है और गठन गंभीरता अपेक्षाकृत मध्यम है।
| ग्रेड | तन्य शक्ति, एमपीए | उपज शक्ति, एमपीए | लम्बाई 50 मिमी में | विशिष्ट व्याख्या |
|---|---|---|---|---|
| 1008 | लगभग 340 | लगभग 285 | लगभग 20% | अधिकतम आकार देने की क्षमता |
| 1010 | लगभग 365 | लगभग 305 | लगभग 20% | आकार/शक्ति संतुलन |
| 1015 | लगभग 385 | लगभग 325 | लगभग 18% | मध्यम शक्ति |
| 1018 | लगभग 440 | लगभग 370 | लगभग 15% | उच्च यांत्रिक शक्ति |
| 1021 | लगभग 470 | लगभग 395 | लगभग 15% | उच्च शक्ति वाला कम कार्बन विकल्प |
ऑटोमोटिव एएसटीएम ए७८७ एल्युमिनाइज्ड ट्यूब के लिए तकनीकी रूप से पूर्ण आरएफक्यू में निम्नलिखित शामिल होना चाहिए:
मानक:ASTM A787/A787M
उत्पाद:एआरडब्ल्यू एल्युमिनेटेड कार्बन स्टील मैकेनिकल ट्यूब
ग्रेड:1008 / 1010 / 1015 / 1018 / 1021
कोटिंगःएएसटीएम ए४६३/ए४६३एम टाइप १ अल-सी या निर्दिष्ट विकल्प
कोटिंग का नामःखरीदार द्वारा परिभाषित
ओवरडोजःघटक चित्र के अनुसार
दीवार की मोटाईःघटक चित्र के अनुसार
लम्बाईःनिश्चित या यादृच्छिक लंबाई
ओडी सहिष्णुताःनिर्दिष्ट
दीवार सहिष्णुताःनिर्दिष्ट
अंडाकारःनिर्दिष्ट जहां झुकने महत्वपूर्ण है
सीधापन:निर्दिष्ट
वेल्ड सीम उपचार:यदि आवश्यक हो तो पुनः लेपित/सुरक्षित
सतह:सूखी या तेल से ढकी हुई
विनिर्माणःआवश्यकतानुसार झुकना/अंत बनाना/काटना
निरीक्षण:आयामी, कोटिंग, वेल्ड सीम और तैयार करने के परीक्षण जैसा कि सहमत किया गया है
प्रलेखनःखरीद विनिर्देश के अनुसार सामग्री और निरीक्षण दस्तावेज
एकः निर्माता, व्यापार भी कर सकता है।
एकः आम तौर पर बोलते हुए, यह 10-15 दिन है यदि माल स्टॉक में है, या यह 30-40 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
|
|
