| एमओक्यू: | 40 दिन |
| कीमत: | 800-1000 USD/Ton |
| मानक पैकेजिंग: | बंडलों में या लकड़ी के बक्सों में. |
| वितरण अवधि: | उत्पादों पर 20-30 दिन |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 60000 टन/टन प्रति वर्ष |

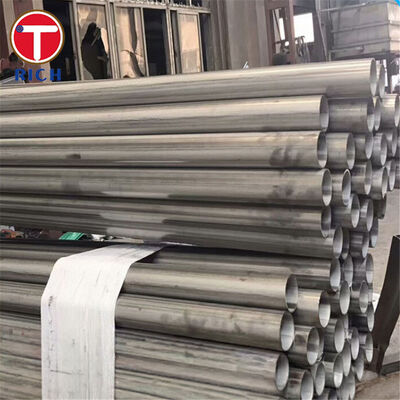

बीएस 6323-7 सबमर्ज्ड आर्क वेल्डेड स्टील ट्यूब, ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग अनुप्रयोगों के लिए अभिप्रेत अनुदैर्ध्य रूप से वेल्डेड कार्बन स्टील ट्यूब हैं। यह मानक विशेष रूप से 150 मिमी और उससे अधिक के बाहरी व्यास वाली सबमर्ज्ड आर्क वेल्डेड ट्यूबों पर लागू होता है और दो सामग्री ग्रेड को परिभाषित करता है: एसएडब्ल्यू 4 और एसएडब्ल्यू 5।
ट्यूबों का निर्माण स्वचालित सबमर्ज्ड आर्क वेल्डिंग प्रक्रिया का उपयोग करके पूर्व-निर्मित स्टील प्लेट या स्कैल्प की अनुदैर्ध्य बट वेल्डिंग द्वारा किया जाता है। उन्हें वेल्डेड-एज, हॉट-साइज़्ड, या कोल्ड-साइज़्ड के रूप में आपूर्ति की जा सकती है। कोल्ड-साइज़्ड ट्यूबों के लिए, यदि आवश्यक हो तो हीट ट्रीटमेंट लागू किया जा सकता है।
बीएस 6323-7:1982 एक ऐतिहासिक ब्रिटिश मानक है और इसे वापस ले लिया गया है। नई परियोजनाओं के लिए, खरीदारों को यह पुष्टि करनी चाहिए कि मूल बीएस 6323-7 विनिर्देश अनुबंध के अनुसार आवश्यक है या बीएस एन 10296-1 को प्रतिस्थापन के रूप में उपयोग किया जाना चाहिए।
| मद | विनिर्देश |
|---|---|
| उत्पाद | सबमर्ज्ड आर्क वेल्डेड स्टील ट्यूब |
| मानक | बीएस 6323-7:1982, बीएस 6323-1:1982 के साथ प्रयोग किया जाता है |
| स्टील ग्रेड | एसएडब्ल्यू 4, एसएडब्ल्यू 5 |
| विनिर्माण प्रक्रिया | स्वचालित अनुदैर्ध्य सबमर्ज्ड आर्क वेल्डिंग |
| सामग्री | कार्बन स्टील प्लेट या स्कैल्प |
| बाहरी व्यास | 150 मिमी और उससे अधिक |
| सामान्य मानक ओडी रेंज | 508-2020 मिमी |
| सामान्य दीवार मोटाई रेंज | 6.3-50 मिमी बाहरी व्यास पर निर्भर करता है |
| लंबाई | मानक यादृच्छिक लंबाई 6-9 मीटर; अनुकूलित कट लंबाई उपलब्ध; लगभग 1-12 मीटर से वाणिज्यिक आपूर्ति पर सहमति हो सकती है |
| ओडी सहनशीलता | निर्दिष्ट ओडी का ±0.75% या ±10 मिमी, जो भी कम हो |
| दीवार की मोटाई सहनशीलता | +10% / -5%, बाहरी वेल्ड सुदृढीकरण को छोड़कर |
| कट लंबाई सहनशीलता ≤6000 मिमी | +10 / -5 मिमी |
| कट लंबाई सहनशीलता >6000 मिमी | +15 / 0 मिमी |
| सीधापन | 1000 मिमी प्रति 1.5 मिमी का अधिकतम विचलन जब तक कि अन्यथा सहमति न हो |
| सतह की स्थिति | इच्छित सेवा के लिए हानिकारक दोषों से मुक्त; समझौते द्वारा विशेष सतह की आवश्यकताएं |
| वितरण की स्थिति | वेल्डेड-एज, हॉट-साइज़्ड, या कोल्ड-साइज़्ड |
| हीट ट्रीटमेंट | कोल्ड-साइज़्ड ट्यूबों को निर्माता के विकल्प पर या सहमत होने पर हीट ट्रीट किया जा सकता है |
| आवश्यक परीक्षण | तन्यता परीक्षण और स्ट्रिप बेंड परीक्षण |
| वेल्ड प्रकार | अनुदैर्ध्य बट वेल्ड |
| अंत की स्थिति | सादे सिरे या मशीन वाले/कटे हुए सिरे जैसा निर्दिष्ट हो |
बीएस 6323-7 विशेष रूप से 150 मिमी बाहरी व्यास और उससे अधिक की ट्यूबों के लिए अभिप्रेत है। मानक-सूचीबद्ध सामान्य रूप से उपयोग किए जाने वाले आयाम 2020 मिमी ओडी तक फैले हुए हैं, जिससे विनिर्देश अपेक्षाकृत बड़े वेल्डेड यांत्रिक ट्यूब अनुभागों के लिए उपयुक्त हो जाता है।
बाहरी व्यास सहनशीलता को ±0.75% या ±10 मिमी तक नियंत्रित किया जाता है, जो भी कम स्वीकार्य विचलन उत्पन्न करता है। दीवार की मोटाई को +10% और -5% तक नियंत्रित किया जाता है, वेल्ड पर बाहरी सुदृढीकरण को छोड़कर।
एसएडब्ल्यू 4 में 235 एमपीए की न्यूनतम उपज शक्ति और 410 एमपीए की न्यूनतम तन्यता शक्ति है।
एसएडब्ल्यू 5 340 एमपीए की उच्च न्यूनतम उपज शक्ति और 490 एमपीए की न्यूनतम तन्यता शक्ति प्रदान करता है।
यह अंतर डिजाइनरों और खरीदारों को तैयार घटक की यांत्रिक लोडिंग आवश्यकताओं के अनुसार शक्ति स्तर का चयन करने की अनुमति देता है।
ट्यूब का उत्पादन पूर्व-निर्मित प्लेट या स्कैल्प में एक अनुदैर्ध्य बट जोड़ की स्वचालित सबमर्ज्ड आर्क वेल्डिंग द्वारा किया जाता है। यह प्रक्रिया विशेष रूप से अपेक्षाकृत बड़े व्यास और भारी-दीवार वाली ट्यूबिंग के लिए उपयुक्त है क्योंकि वेल्डिंग मापदंडों को अनुदैर्ध्य सीम के साथ लगातार नियंत्रित किया जा सकता है।
तन्यता परीक्षण के अलावा, बीएस 6323-7 एक स्ट्रिप बेंड परीक्षण की आवश्यकता है। बेंड-टेस्ट बार का व्यास परीक्षण टुकड़े की मोटाई का छह गुना होता है, और नमूने में महत्वपूर्ण दरारें या दोष नहीं दिखने चाहिए।
बड़े व्यास वाले एसएडब्ल्यू मैकेनिकल ट्यूबिंग खरीदते समय मुख्य चिंताओं में से एक यह है कि क्या अनुदैर्ध्य वेल्ड दोष विकसित किए बिना कटाई, वेल्डिंग, झुकने और निर्माण को सहन करेगा।
इसलिए उत्पादन को वेल्ड संरेखण, गर्मी इनपुट, वेल्ड सुदृढीकरण, प्रवेश और आयामी स्थिरता के आसपास नियंत्रित किया जा सकता है। बीएस 6323-7 अतिरिक्त रूप से एक स्ट्रिप बेंड परीक्षण की आवश्यकता है, जो वेल्ड-ज़ोन डक्टिलिटी और साउंडनेस का मूल्यांकन करने का एक सीधा तरीका प्रदान करता है।
महत्वपूर्ण आदेशों के लिए, अनुदैर्ध्य वेल्ड की अल्ट्रासोनिक परीक्षा जैसे पूरक एनडीटी को खरीद आदेश में अलग से निर्दिष्ट किया जा सकता है।
बड़े व्यास वाली वेल्डेड ट्यूबें अंडाकारता, दीवार भिन्नता, सीधापन, या कट-लंबाई विचलन अत्यधिक होने पर असेंबली समस्याएं पैदा कर सकती हैं।
बीएस 6323-7 परिभाषित ओडी, मोटाई और लंबाई सहनशीलता प्रदान करता है, जबकि बीएस 6323-1 1.5 मिमी प्रति मीटर की सामान्य सीधापन सीमा स्थापित करता है। जब ट्यूबों को मशीनिंग, फिटेड मैकेनिकल असेंबली, या नियंत्रित वेल्डिंग फिक्स्चर के लिए अभिप्रेत किया जाता है तो सख्त सहनशीलता पर सहमति हो सकती है।
आयामी निरीक्षण में खरीदार की निरीक्षण योजना के अनुसार ओडी, परिधि, दीवार की मोटाई, सीधापन, लंबाई और वेल्ड-सीम ज्यामिति शामिल हो सकती है।
पेशेवर खरीदारों को अक्सर इस बात की पुष्टि की आवश्यकता होती है कि आपूर्ति की गई ट्यूब केवल एक वाणिज्यिक कार्बन-स्टील विवरण के बजाय आदेशित ग्रेड से मेल खाती है।
इसलिए आदेशों को बीएस 6323-7 ग्रेड, हीट नंबर, आयाम, वितरण की स्थिति और निरीक्षण आवश्यकताओं द्वारा पहचाना जा सकता है। रासायनिक संरचना और तन्यता गुणों को संबंधित एसएडब्ल्यू 4 या एसएडब्ल्यू 5 आवश्यकताओं के विरुद्ध सत्यापित किया जा सकता है।
जहां परियोजना प्रलेखन के लिए आधुनिक विनिर्देशों की आवश्यकता होती है, खरीदार को उत्पादन से पहले यह बताना चाहिए क्योंकि बीएस 6323-7 को वापस ले लिया गया है और तुलनीय यांत्रिक-इंजीनियरिंग अनुप्रयोगों के लिए बीएस एन 10296-1 द्वारा प्रतिस्थापित किया गया है।
| मानक प्रणाली | विशिष्ट प्रासंगिक मानक | विवरण |
|---|---|---|
| बीएस | बीएस 6323-7 | ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग उद्देश्यों के लिए सबमर्ज्ड आर्क वेल्डेड स्टील ट्यूब |
| एन | बीएस एन 10296-1 / एन 10296-1 | मैकेनिकल और सामान्य इंजीनियरिंग उद्देश्यों के लिए वेल्डेड सर्कुलर स्टील ट्यूब |
| एएसटीएम | एएसटीएम ए513/ए513एम | इलेक्ट्रिक-प्रतिरोध-वेल्डेड कार्बन और मिश्र धातु स्टील मैकेनिकल ट्यूबिंग; निर्माण विधि बीएस 6323-7 से भिन्न है |
| जेआईएस | जेआईएस जी 3445 | मशीन संरचनात्मक उद्देश्यों के लिए कार्बन स्टील ट्यूब |
| जीबी | जीबी/टी 6728 या परियोजना-विशिष्ट मैकेनिकल वेल्डेड ट्यूब विनिर्देश | अनुप्रयोग के आधार पर वेल्डेड संरचनात्मक/यांत्रिक खोखले अनुभाग |
| गोस्ट | परियोजना आवश्यकताओं के अधीन लागू वेल्डेड कार्बन-स्टील मैकेनिकल ट्यूब विनिर्देश | ग्रेड और निर्माण मार्ग को समतुल्यता का दावा करने से पहले पुष्टि की जानी चाहिए |
इन मानकों को स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए। प्रतिस्थापन से पहले ग्रेड समतुल्यता, वेल्डिंग प्रक्रिया, आयाम, परीक्षण आवश्यकताओं और वितरण की स्थिति की अलग से जांच की जानी चाहिए।
एक विशिष्ट अनुप्रयोग भारी-ड्यूटी ऑटोमोटिव ड्राइवलाइन असेंबली में उपयोग किया जाने वाला एक बड़ा यांत्रिक ट्यूबलर हाउसिंग है।
ट्यूब यांत्रिक भार को प्रसारित या समर्थन करने के लिए आवश्यक बेलनाकार संरचनात्मक निकाय प्रदान करता है, जबकि बाद की मशीनिंग, वेल्डिंग, या असेंबली के लिए नियंत्रित व्यास, सीधापन और दीवार की मोटाई बनाए रखता है। एसएडब्ल्यू 5 का चयन तब किया जा सकता है जब एसएडब्ल्यू 4 की तुलना में उच्च न्यूनतम उपज शक्ति की आवश्यकता हो।
अंतिम उपयुक्तता की पुष्टि वास्तविक घटक लोड गणना, थकान आवश्यकता, वेल्ड डिजाइन, और लागू वाहन इंजीनियरिंग विनिर्देश से की जानी चाहिए।
बीएस 6323-7 केवल दो स्टील ग्रेड, एसएडब्ल्यू 4 और एसएडब्ल्यू 5 निर्दिष्ट करता है। इसलिए, पांच ग्रेड जोड़ने के लिए असंबंधित मानकों से सामग्री विनिर्देशों को मिलाने की आवश्यकता होगी और खरीदारों को गुमराह कर सकता है। नीचे दी गई तालिका में जानबूझकर केवल बीएस 6323-7 द्वारा औपचारिक रूप से निर्दिष्ट दो ग्रेड शामिल हैं।
| ग्रेड | सी अधिकतम % | सी अधिकतम % | एमएन अधिकतम % | पी अधिकतम % | एस अधिकतम % |
|---|---|---|---|---|---|
| एसएडब्ल्यू 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 |
| एसएडब्ल्यू 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 |
| ग्रेड | न्यूनतम उपज शक्ति रे, एमपीए | न्यूनतम तन्यता शक्ति आरएम, एमपीए | न्यूनतम बढ़ाव ए, % |
|---|---|---|---|
| एसएडब्ल्यू 4 | 235 | 410 | 22 |
| एसएडब्ल्यू 5 | 340 | 490 | 20 |
ए: निर्माता, व्यापार भी कर सकते हैं।
ए: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है, यह मात्रा के अनुसार है।
ए: हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
ए: भुगतान≤2000USD, 100% अग्रिम में। भुगतान>=2000USD, 30% टी/टी अग्रिम में, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
|
|
