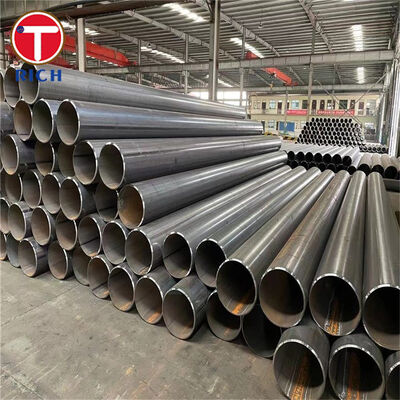

ASTM A671 इलेक्ट्रिक फ्यूजन वेल्डेड स्टील पाइप निम्न तापमान के लिए

ASTM A671 इलेक्ट्रिक-फ्यूजन-वेल्डेड स्टील पाइप प्रेशर-वेसल-क्वालिटी कार्बन या अलॉय स्टील प्लेट से बनाया जाता है जिसमें वेल्डिंग के दौरान फिलर मेटल मिलाया जाता है। इसे मुख्य रूप से वायुमंडलीय और निम्न तापमान पर संचालित होने वाले उच्च दबाव वाले पाइपिंग सिस्टम के लिए डिज़ाइन किया गया है।

ASTM A671 ग्रेड पाइप निर्माण के लिए उपयोग की जाने वाली प्रेशर वेसल प्लेट की पहचान करता है, जबकि क्लास नंबर आवश्यक पाइप हीट ट्रीटमेंट, रेडियोग्राफिक परीक्षा और प्रेशर टेस्टिंग की स्थिति को परिभाषित करता है। सामान्य कार्बन स्टील ग्रेड में CB60, CB65, CB70, CC60, CC65 और CC70 शामिल हैं। निम्न-तापमान प्रेशर पाइपिंग के लिए, ASTM A516/A516M प्लेट से निर्मित फाइन-ग्रेन CC सीरीज़ को अक्सर निर्दिष्ट किया जाता है।

ASTM A671 नाममात्र रूप से 400 मिमी या उससे बड़े बाहरी व्यास और 6 मिमी या उससे अधिक की दीवार की मोटाई वाले पाइप को कवर करता है। यदि सभी लागू विनिर्देश आवश्यकताओं को पूरा किया जाता है तो अन्य आयाम भी आपूर्ति किए जा सकते हैं।

विनिर्देश

मुख्य विशेषताएं

ग्रेड और क्लास अलग-अलग परिभाषित किए जाते हैं

ASTM A671 तैयार पाइप की स्थिति को परिभाषित करने के लिए अकेले ग्रेड का उपयोग नहीं करता है।

उदाहरण के लिए:

ASTM A671 CC60 क्लास 22

CC60 ASTM A516/A516M ग्रेड 60 फाइन-ग्रेन किल्ड कार्बन स्टील प्लेट से निर्मित पाइप की पहचान करता है।

क्लास 22 का मतलब है:

• वेल्डिंग के बाद पाइप को स्ट्रेस रिलीव किया जाता है।

• वेल्ड्स का रेडियोग्राफिक रूप से परीक्षण किया जाता है।

• पाइप का प्रेशर टेस्ट किया जाता है।

यह ग्रेड-प्लस-क्लास पहचान प्रेशर सिस्टम के लिए पाइप निर्दिष्ट करते समय महत्वपूर्ण है क्योंकि एक ही ग्रेड के दो पाइपों में अलग-अलग हीट-ट्रीटमेंट और निरीक्षण की स्थिति हो सकती है।

नियंत्रित बड़े व्यास ज्यामिति

ASTM A671 निर्मित प्रेशर पाइप के लिए उपयुक्त आयामी सीमाएं स्थापित करता है:

• बाहरी व्यास टॉलरेंस: ±0.5%

• अधिकतम आउट-ऑफ-राउंडनेस: 1%

• संरेखण विचलन: 3 मीटर पर अधिकतम 3 मिमी

• न्यूनतम दीवार की मोटाई: नाममात्र मोटाई से 0.3 मिमी से अधिक नीचे नहीं

• अनमशीन लंबाई टॉलरेंस: -0 / +13 मिमी

ये नियंत्रण बड़े-व्यास वाले फील्ड वेल्डिंग, फ्लैंज संरेखण, स्पूल निर्माण और परिधीय जोड़ की तैयारी के लिए विशेष रूप से महत्वपूर्ण हैं।

परिभाषित वेल्ड और प्रेशर-टेस्ट क्लास

ASTM A671 कई विनिर्माण क्लास प्रदान करता है ताकि निरीक्षण को परियोजना की आवश्यकताओं से मिलाया जा सके।

लागू अलॉय ग्रेड के लिए अतिरिक्त प्रेसिपिटेशन-हीट-ट्रीटमेंट क्लास उपलब्ध हैं।

हमारे फायदे

1. उत्पादन से पहले सही ASTM A671 क्लास की पुष्टि कैसे की जा सकती है?

एक सामान्य खरीद जोखिम केवल “ASTM A671 CC60” निर्दिष्ट करना है, बिना आवश्यक क्लास को परिभाषित किए। ग्रेड अकेले आधार प्लेट की पहचान करता है लेकिन हीट ट्रीटमेंट, रेडियोग्राफी या प्रेशर टेस्टिंग को पूरी तरह से परिभाषित नहीं करता है।

इसलिए, उत्पादन से पहले, सामग्री विवरण को एक पूर्ण प्रारूप में पुष्टि की जा सकती है जैसे:

ASTM A671/A671M CC60 क्लास 22

विनिर्माण मार्ग को फिर सीधे ऑर्डर से मिलाया जा सकता है:

प्रेशर वेसल प्लेट → फॉर्मिंग → EFW वेल्डिंग → स्ट्रेस रिलीविंग → रेडियोग्राफिक परीक्षा → प्रेशर टेस्टिंग → आयामी निरीक्षण।

यह खरीद आदेश, उत्पादन मार्ग, निरीक्षण योजना और सामग्री प्रलेखन के बीच अस्पष्टता को कम करता है।

2. प्रेशर सर्विस के लिए वेल्ड इंटीग्रिटी को कैसे नियंत्रित किया जाता है?

सत्यापित वेल्ड परीक्षा की आवश्यकता वाले प्रोजेक्ट्स के लिए, क्लास 11/12, 21/22, 31/32, 41/42, और 51/52 में ASTM A671 के अनुसार रेडियोग्राफिक परीक्षा की आवश्यकताएं शामिल हैं।

जहां संबंधित प्रेशर-टेस्टेड क्लास का ऑर्डर दिया जाता है, प्रत्येक उत्पादन बैच को लागू प्रेशर-टेस्ट रिकॉर्ड के साथ प्रलेखित भी किया जा सकता है।

उपलब्ध निरीक्षण प्रलेखन में शामिल हो सकते हैं:

• सामग्री हीट नंबर ट्रेसबिलिटी

• प्लेट सामग्री प्रमाण पत्र

• वेल्डिंग प्रक्रिया पहचान

• रेडियोग्राफिक परीक्षा रिकॉर्ड

• प्रेशर-टेस्ट रिकॉर्ड

• यांत्रिक परीक्षण रिपोर्ट

• आयामी निरीक्षण रिपोर्ट

• अंतिम सामग्री निरीक्षण प्रमाण पत्र

परियोजना विनिर्देश द्वारा आवश्यक होने पर पूरक NDT या इम्पैक्ट टेस्टिंग को शामिल किया जा सकता है।

3. साइट फिट-अप के लिए बड़े-व्यास वाले पाइप को कैसे नियंत्रित किया जाता है?

बड़े EFW पाइप को नाममात्र OD और दीवार की मोटाई नियंत्रण से अधिक की आवश्यकता होती है। ओवलिटी और अनुदैर्ध्य संरेखण सीधे परिधीय फील्ड वेल्ड की तैयारी को प्रभावित करते हैं।

इसलिए तैयार पाइपों को ASTM A671 आयामी सीमाओं के मुकाबले जांचा जाता है, जिसमें शामिल हैं:

• OD: ±0.5%

• आउट-ऑफ-राउंडनेस: ≤1%

• संरेखण: 3 मीटर पर ≤3 मिमी

• न्यूनतम दीवार की मोटाई: नाममात्र मोटाई से 0.3 मिमी से अधिक नीचे नहीं

निर्माण परियोजनाओं के लिए, अतिरिक्त आयामी निरीक्षण बिंदु जैसे एंड डायमीटर, एंड स्क्वायरनेस, बेवल ज्यामिति, परिधि, और पाइप की लंबाई को निरीक्षण योजना में शामिल किया जा सकता है।

निष्पादन मानक

ASTM, EN, JIS, GOST, और GB ग्रेड को स्वचालित रूप से विनिमेय नहीं माना जाना चाहिए। प्रतिस्थापन को रासायनिक संरचना, यांत्रिक शक्ति, इम्पैक्ट-टेस्ट तापमान, वेल्डिंग प्रक्रिया, हीट ट्रीटमेंट, निरीक्षण आवश्यकताओं और लागू प्रेशर डिज़ाइन कोड के मुकाबले पुष्टि की जानी चाहिए।

अनुप्रयोग

LNG टर्मिनल निम्न-तापमान प्राकृतिक गैस ट्रांसफर हेडर

ASTM A671 CC60 या CC65 EFW पाइप को LNG हैंडलिंग सुविधाओं पर बड़े-व्यास वाले निम्न-तापमान प्राकृतिक गैस ट्रांसफर हेडर के लिए निर्दिष्ट किया जा सकता है जब चयनित ग्रेड, क्लास, इम्पैक्ट-टेस्ट आवश्यकताएं, डिज़ाइन तापमान और लागू पाइपिंग कोड को प्रोजेक्ट इंजीनियर द्वारा सत्यापित किया जाता है।

इस अनुप्रयोग के लिए, क्लास 22 या क्लास 32 को आमतौर पर माना जाता है जहां पोस्ट-वेल्ड हीट ट्रीटमेंट या नॉर्मलाइजेशन, रेडियोग्राफिक वेल्ड परीक्षा, और प्रेशर टेस्टिंग की आवश्यकता परियोजना विनिर्देश द्वारा होती है।

सटीक सामग्री चयन न्यूनतम डिज़ाइन धातु तापमान और आवश्यक चारपी इम्पैक्ट प्रदर्शन पर आधारित होना चाहिए, न कि केवल पाइप की ताकत पर।

रासायनिक संरचना

निम्नलिखित मान सामान्य ASTM A671 कार्बन स्टील पाइप ग्रेड के निर्माण के लिए उपयोग की जाने वाली प्रतिनिधि ASTM प्लेट रसायन विज्ञान आवश्यकताओं को दर्शाते हैं।

मान हीट विश्लेषण पर आधारित हैं। नीचे दिखाए गए कार्बन सीमाएं 25 मिमी तक की A515 प्लेट और 12.5 मिमी तक की A516 प्लेट पर लागू होती हैं। कुछ बड़ी प्लेट मोटाई के लिए कार्बन सीमाएं बढ़ जाती हैं; इसलिए, लागू प्लेट मोटाई को हमेशा संबंधित ASTM A515/A515M या ASTM A516/A516M आवश्यकता के मुकाबले जांचा जाना चाहिए।

यांत्रिक गुण

ASTM A671 पाइप ग्रेड अपनी बेस-मेटल शक्ति स्तर संबंधित प्रेशर-वेसल प्लेट विनिर्देश से प्राप्त करता है।
