एएसटीएम ए672 उच्च-दबाव सेवा के लिए इलेक्ट्रिक-फ्यूजन-वेल्डेड स्टील पाइप

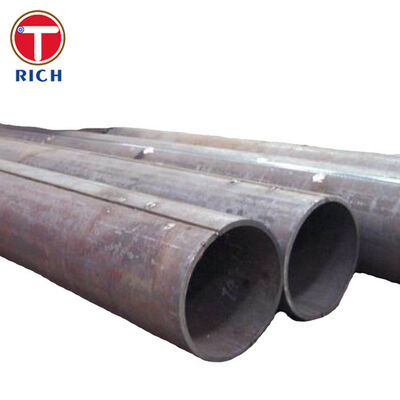

एएसटीएम ए672 इलेक्ट्रिक-फ्यूजन-वेल्डेड स्टील पाइप को प्रेशर-वेसल-क्वालिटी स्टील प्लेट से इलेक्ट्रिक-फ्यूजन वेल्डिंग प्रक्रिया का उपयोग करके फिलर मेटल के साथ निर्मित किया जाता है। इसे मुख्य रूप से मध्यम तापमान पर उच्च-दबाव सेवा के लिए डिज़ाइन किया गया है जहाँ बड़े बाहरी व्यास, नियंत्रित यांत्रिक गुण और सत्यापित वेल्ड अखंडता की आवश्यकता होती है।

एएसटीएम ए672/ए672एम एक ग्रेड और क्लास पदनाम प्रणाली का उपयोग करता है। ग्रेड पाइप निर्माण के लिए उपयोग की जाने वाली प्रेशर-वेसल प्लेट विनिर्देश की पहचान करता है, जबकि क्लास पाइप हीट-ट्रीटमेंट की स्थिति और यह निर्धारित करती है कि रेडियोग्राफिक परीक्षा और दबाव परीक्षण की आवश्यकता है या नहीं। सामान्य सामग्रियों में एएसटीएम ए515 कार्बन स्टील प्लेट ग्रेड और एएसटीएम ए516 फाइन-ग्रेन कार्बन स्टील प्लेट ग्रेड शामिल हैं।

विनिर्देश नाममात्र रूप से 400 मिमी और उससे बड़े बाहरी व्यास और 75 मिमी तक की दीवार की मोटाई वाले इलेक्ट्रिक-फ्यूजन-वेल्डेड पाइप को कवर करता है। अन्य आयामों का निर्माण तब किया जा सकता है जब सभी लागू एएसटीएम ए672 आवश्यकताएं पूरी हो जाती हैं।

विनिर्देश

मुख्य विशेषताएँ

ग्रेड और क्लास नियंत्रण

एएसटीएम ए672 उत्पाद को केवल सामग्री की ताकत से परिभाषित नहीं करता है। प्रत्येक पाइप को एक विनिर्माण वर्ग के साथ एक सामग्री ग्रेड का उपयोग करके ऑर्डर किया जाता है।

उदाहरण के लिए:

• ग्रेड बी60 को एएसटीएम ए515 ग्रेड 60 प्रेशर-वेसल प्लेट से निर्मित किया जाता है।

• ग्रेड बी65 को एएसटीएम ए515 ग्रेड 65 प्लेट से निर्मित किया जाता है।

• ग्रेड बी70 को एएसटीएम ए515 ग्रेड 70 प्लेट से निर्मित किया जाता है।

• ग्रेड सी60 को एएसटीएम ए516 ग्रेड 60 फाइन-ग्रेन प्रेशर-वेसल प्लेट से निर्मित किया जाता है।

• ग्रेड सी65 को एएसटीएम ए516 ग्रेड 65 फाइन-ग्रेन प्रेशर-वेसल प्लेट से निर्मित किया जाता है।

• ग्रेड सी70 को एएसटीएम ए516 ग्रेड 70 फाइन-ग्रेन प्रेशर-वेसल प्लेट से निर्मित किया जाता है।

यह प्रणाली सेवा की शर्तों के अनुसार सामग्री की ताकत, हीट ट्रीटमेंट, वेल्ड परीक्षा और दबाव परीक्षण को अलग-अलग निर्दिष्ट करने की अनुमति देती है।

नियंत्रित वेल्ड अखंडता

एएसटीएम ए672 पाइप को फिलर मेटल के साथ इलेक्ट्रिक-फ्यूजन वेल्डिंग द्वारा उत्पादित किया जाता है। वेल्ड की गुणवत्ता को ऑर्डर की गई क्लास के आधार पर रेडियोग्राफिक परीक्षा द्वारा सत्यापित किया जा सकता है।

1 या 2 में समाप्त होने वाली क्लास, जैसे क्लास 11, 12, 21, 22, 31 और 32, में एएसटीएम ए672 द्वारा निर्दिष्ट रेडियोग्राफिक परीक्षा की आवश्यकताएं शामिल हैं।

यह बड़े व्यास वाले प्रेशर पाइपिंग के लिए विशेष रूप से महत्वपूर्ण है क्योंकि अनुदैर्ध्य वेल्ड पाइप का एक महत्वपूर्ण दबाव-धारण अनुभाग बन जाता है।

परिभाषित हीट-ट्रीटमेंट स्थितियाँ

एएसटीएम ए672 विभिन्न थर्मल स्थितियों के लिए विशिष्ट क्लास प्रदान करता है:

आधार प्लेट ग्रेड, सेवा तापमान, डिजाइन कोड और आवश्यक यांत्रिक गुणों के अनुसार उपयुक्त क्लास का चयन किया जाना चाहिए।

यांत्रिक सत्यापन

उत्पादन परीक्षण में तैयार पाइप लॉट का तन्यता परीक्षण और अनुप्रस्थ निर्देशित वेल्ड बेंड परीक्षण शामिल है। परीक्षण पाइप के यांत्रिक गुणों और वेल्डेड जोड़ की अखंडता और लचीलेपन दोनों को सत्यापित करता है।

लागू विनिर्देश द्वारा आवश्यक प्रेशर-वेसल प्लेट और जमा किए गए वेल्ड मेटल के लिए रासायनिक विश्लेषण भी नियंत्रित किया जाता है।

हमारे फायदे

1. एएसटीएम ए672 ग्रेड और क्लास का स्पष्ट नियंत्रण

एएसटीएम ए672 पाइप के साथ एक लगातार खरीद समस्या केवल ग्रेड निर्दिष्ट करना है जबकि क्लास को छोड़ देना है। क्लास सीधे हीट ट्रीटमेंट, रेडियोग्राफिक परीक्षा और हाइड्रोस्टैटिक परीक्षण को प्रभावित करती है।

हम खरीद आदेश में अनुरोधित पूर्ण पदनाम के अनुसार उत्पाद का निर्माण और दस्तावेजीकरण करते हैं, जैसे:

एएसटीएम ए672 बी60 क्लास 12

एएसटीएम ए672 सी60 क्लास 22

एएसटीएम ए672 सी65 क्लास 22

एएसटीएम ए672 सी70 क्लास 32

इस प्रकार ग्रेड, क्लास, प्लेट हीट नंबर, वेल्ड प्रक्रिया, हीट-ट्रीटमेंट स्थिति और निरीक्षण रिकॉर्ड विनिर्माण दस्तावेज के भीतर पता लगाए जा सकते हैं।

2. प्रेशर-वेसल प्लेट ट्रेसिबिलिटी

एएसटीएम ए672 सामान्य संरचनात्मक स्टील प्लेट के बजाय प्रेशर-वेसल-क्वालिटी प्लेट की आवश्यकता होती है।

प्लेट सामग्री को नामित एएसटीएम प्लेट विनिर्देश के अनुसार नियंत्रित किया जा सकता है, जिसमें एएसटीएम ए515/ए515एम, एएसटीएम ए516/ए516एम, एएसटीएम ए537/ए537एम और एएसटीएम ए672 द्वारा अनुमत अन्य सामग्री शामिल हैं।

सामग्री प्रमाण पत्र पहचान सकते हैं:

• प्लेट विनिर्देश और ग्रेड

• हीट नंबर

• रासायनिक विश्लेषण

• यांत्रिक गुण

• प्लेट की मोटाई

• हीट-ट्रीटमेंट स्थिति

• पाइप विनिर्माण बैच

यह आने वाली प्रेशर-वेसल प्लेट और तैयार ईएफडब्ल्यू पाइप के बीच ट्रेसिबिलिटी प्रदान करता है।

3. वेल्ड परीक्षा और दबाव-परीक्षण विन्यास

विभिन्न परियोजनाओं के लिए वेल्ड निरीक्षण और दबाव सत्यापन के विभिन्न स्तरों की आवश्यकता होती है। एएसटीएम ए672 इन आवश्यकताओं को क्लास पदनाम के माध्यम से परिभाषित करने की अनुमति देता है बजाय इसके कि हर पाइप पर समान निरीक्षण विन्यास लागू किया जाए।

उदाहरण के लिए:

यह निरीक्षण दायरे को दबाव-प्रणाली डिजाइन और परियोजना विनिर्देशों से सटीक रूप से मिलान करने की अनुमति देता है।

निष्पादन मानक

ऊपर सूचीबद्ध EN, JIS, GOST और GB मानक संबंधित दबाव या वेल्डेड-पाइप उत्पादों के लिए खरीद संदर्भ हैं और उन्हें एएसटीएम ए672 के प्रत्यक्ष सामग्री समकक्षों के रूप में नहीं माना जाना चाहिए। सामग्री प्रतिस्थापन को इंजीनियरिंग डिजाइन कोड और परियोजना विनिर्देश के अनुसार अनुमोदित किया जाना चाहिए।

अनुप्रयोग

मुख्य भाप वितरण हेडर पाइप

एएसटीएम ए672 इलेक्ट्रिक-फ्यूजन-वेल्डेड स्टील पाइप का उपयोग औद्योगिक बॉयलर और प्रक्रिया उपयोगिता प्रणालियों में बड़े-व्यास वाले मुख्य भाप वितरण हेडर के रूप में किया जा सकता है।

इस अनुप्रयोग के लिए, पाइप भाप-उत्पादन प्रणाली और डाउनस्ट्रीम प्रक्रिया उपकरण के बीच दबावयुक्त भाप ले जाता है। सामग्री ग्रेड, दीवार की मोटाई, हीट ट्रीटमेंट, वेल्ड परीक्षा और दबाव परीक्षण को डिजाइन तापमान, डिजाइन दबाव और लागू पाइपिंग कोड के अनुसार चुना जाना चाहिए।

रासायनिक संरचना

निम्नलिखित तालिका पांच सामान्य रूप से निर्दिष्ट एएसटीएम ए672 ग्रेड के लिए प्रतिनिधि हीट-विश्लेषण आवश्यकताओं को दर्शाती है। एएसटीएम ए672 ग्रेड अपनी रासायनिक आवश्यकताओं को संबंधित प्रेशर-वेसल प्लेट विनिर्देश से प्राप्त करते हैं।

मान वजन प्रतिशत हैं। नीचे दिखाए गए कार्बन सीमाएं 25 मिमी से अधिक नहीं होने वाली प्लेट की मोटाई पर आधारित हैं जब तक कि अन्यथा न कहा गया हो।

यांत्रिक गुण
