| एमओक्यू: | 1 टन |
| कीमत: | 800-1000 USD/Tons |
| मानक पैकेजिंग: | बंडलों में या लकड़ी के बक्सों में. |
| वितरण अवधि: | उत्पादों पर 20-30 दिन |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 60000 टन/टन प्रति वर्ष |

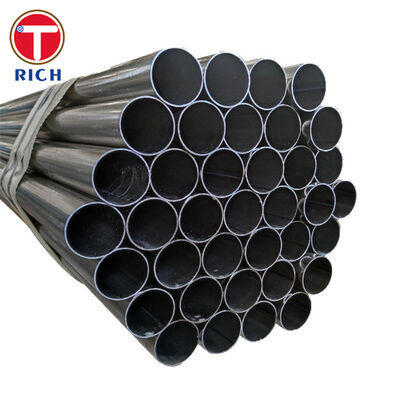

एएसटीएम ए५२३ साधारण अंत विद्युत प्रतिरोध वेल्डेड स्टील पाइप विशेष रूप से उच्च दबाव पाइप प्रकार के विद्युत केबल प्रणालियों के लिए एक दबाव-टाइट कंडक्ट के रूप में निर्मित है।यह प्रकार ई निर्माण में आपूर्ति की जाती है, एनपीएस 4 से एनपीएस 12 तक, आदेशित आकार के आधार पर 5.56 मिमी से 14.27 मिमी तक की नाममात्र दीवार मोटाई के साथ।
सामान्य प्रयोजन के दबाव पाइप के विपरीत, एएसटीएम ए523 पाइप का उद्देश्य उच्च वोल्टेज विद्युत केबलों के चारों ओर एक निरंतर इस्पात संलग्नक बनाना है और दबाव में बनाए रखा जाने वाला इन्सुलेट तरल पदार्थ या गैस।पाइप इसलिए नियंत्रित आयाम प्रदान करना चाहिए, विश्वसनीय ERW सीम अखंडता, चिकनी आंतरिक सतहों, वेल्डेबिलिटी और लंबे समय तक भूमिगत सेवा के दौरान रिसाव के लिए प्रतिरोध।
ग्रेड ए को सामान्यतः व्यापक झुकने, फ्लेरिंग या बेलिंग की आवश्यकता होने पर चुना जाता है। ग्रेड बी वेल्डिंग और सामान्य मोल्डिंग संचालन के लिए उपयुक्त रहते हुए उच्च न्यूनतम शक्ति प्रदान करता है।
| पद | उपलब्ध विनिर्देश |
|---|---|
| उत्पाद | सादा अंत विद्युत प्रतिरोध वेल्डेड स्टील पाइप |
| विनिर्माण प्रकार | एएसटीएम ए५२३ प्रकार ई, विद्युत प्रतिरोध वेल्डेड |
| सामग्री | कार्बन स्टील |
| मानक | ASTM A523/A523M |
| ग्रेड | ग्रेड ए और ग्रेड बी |
| पाइप का नाममात्र आकार | एनपीएस 4NPS 12 |
| डीएन रेंज | DN 100 DN 300 |
| बाहरी व्यास | 114.323.9 मिमी |
| नाममात्र दीवार मोटाई | 5.56~14.27 मिमी |
| लम्बाई | 1~12 मीटर, निश्चित या यादृच्छिक लंबाई उपलब्ध है |
| अंतिम स्थिति | सादा अंत, चौकोर कटौती |
| बाहरी व्यास सहिष्णुता | ASTM A523/A523M खरीद आवश्यकताओं के अनुसार नियंत्रित |
| दीवार मोटाई सहिष्णुता | वास्तविक न्यूनतम दीवार मोटाई निर्दिष्ट नाममात्र मोटाई से कम नहीं 12.5% से अधिक |
| सीधापन | वाणिज्यिक रूप से सीधा; अधिक सख्त परियोजना-विशिष्ट सहिष्णुताएं समझौते द्वारा उपलब्ध हैं |
| सतह की स्थिति | काले, नंगे, तेल या बाहरी रूप से लेपित, निर्दिष्ट के रूप में |
| आंतरिक सतह | साफ और केबल की स्थापना और इन्सुलेशन-तरल पदार्थ सेवा के लिए उपयुक्त |
| वेल्ड की स्थिति | नियंत्रित संलयन के साथ अनुदैर्ध्य ERW सीम और ट्रिम आंतरिक फ्लैश |
| ताप उपचार | वेल्ड सीम ट्रीटमेंट या पूरे शरीर का हीट ट्रीटमेंट जब लागू विनिर्माण प्रक्रिया द्वारा निर्दिष्ट किया गया हो |
| परीक्षण | तन्यता, समतलता और हाइड्रोस्टैटिक परीक्षण |
| निरीक्षण दस्तावेज | EN 10204 3.1 निरीक्षण प्रमाण पत्र उपलब्ध |
| अतिरिक्त निरीक्षण | अधिग्रहण समझौते द्वारा उपलब्ध अल्ट्रासोनिक या विद्युत चुम्बकीय वेल्ड निरीक्षण |
| नाममात्र आकार | डीएन | निर्दिष्ट बाहरी व्यास |
|---|---|---|
| एनपीएस 4 | DN 100 | 114.3 मिमी |
| एनपीएस 5 | डीएन 125 | 141.3 मिमी |
| एनपीएस 6 | DN 150 | 168.3 मिमी |
| एनपीएस 8 | डीएन 200 | 219.1 मिमी |
| एनपीएस 10 | डीएन 250 | 273.0 मिमी |
| एनपीएस 12 | डीएन 300 | 323.9 मिमी |
नाममात्र दीवार मोटाई पाइप के आकार और परियोजना डिजाइन के अनुसार चुना जाता है, ASTM A523 मानक रेंज के भीतर 5.56-14.27 मिमी.अन्य आयामी संयोजन प्रदान किए जा सकते हैं जब वे एएसटीएम ए523/ए523एम की शेष सभी आवश्यकताओं को पूरा करते हैं.
अनुदैर्ध्य सीम विद्युत प्रतिरोध वेल्डिंग द्वारा भरने वाली धातु के बिना उत्पन्न की जाती है। वेल्डिंग गर्मी स्ट्रिप के किनारों पर उत्पन्न होती है,इसके बाद मैकेनिकल दबाव से एक निरंतर फोर्ज वेल्ड बनता है.
प्रत्येक पाइप को दबाव नियंत्रण सत्यापित करने के लिए हाइड्रोस्टैटिक परीक्षण किया जाता है। परीक्षण का उद्देश्य दीवार के माध्यम से रिसाव की पहचान करना है,अपूर्ण वेल्ड फ्यूजन और शिपमेंट से पहले दबाव से संबंधित अन्य विखंडन.
उच्च दबाव वाले केबल सर्किट के लिए अपेक्षाकृत चिकनी आंतरिक मार्ग की आवश्यकता होती है क्योंकि विद्युत केबलों को क्षेत्र की असेंबली के बाद लंबे पाइप अनुभागों के माध्यम से खींचा जा सकता है। अत्यधिक आंतरिक वेल्ड फ्लैश,तीखे किनारे, भारी पैमाने या स्थानीय आयामी प्रतिबंध केबल कवरिंग को नुकसान पहुंचा सकते हैं या स्थापना प्रतिरोध को बढ़ा सकते हैं।
इसलिए, आंतरिक वेल्ड रिफाइनिंग को विनिर्माण प्रक्रिया और खरीद विनिर्देश के अनुसार नियंत्रित और ट्रिम किया जाता है।
ग्रेड ए में न्यूनतम तन्यता शक्ति 330 एमपीए और न्यूनतम उपज शक्ति 205 एमपीए है।इसकी कम शक्ति स्तर अधिक मोल्डिंग लचीलापन प्रदान करता है और इसे व्यापक झुकने की आवश्यकता परियोजनाओं के लिए पसंदीदा ग्रेड बनाता है, फ्लेरिंग या बेलिंग।
ग्रेड बी का न्यूनतम तन्यता बल 415 एमपीए और न्यूनतम उपज बल 240 एमपीए है।यह चयनित किया जाता है जब उच्च यांत्रिक शक्ति की आवश्यकता होती है जबकि वेल्डेबिलिटी और सामान्य ठंड-बनाया क्षमता को बनाए रखा जाता है.
कार्बन और मैंगनीज सीमाओं को शक्ति, वेल्डेबिलिटी और मोल्डिंग प्रदर्शन के बीच एक व्यावहारिक संतुलन प्रदान करने के लिए नियंत्रित किया जाता है।सादे छोर एक अनुमोदित वेल्डिंग प्रक्रिया का उपयोग कर आदेशित ग्रेड और दीवार मोटाई के लिए उपयुक्त क्षेत्र बट वेल्डिंग के लिए तैयार किया जा सकता है.
निर्दिष्ट बाहरी व्यास, दीवार मोटाई, अंत वर्गता और सीधापन को क्षेत्र संरेखण का समर्थन करने के लिए नियंत्रित किया जाता है।सटीक ज्यामिति आसन्न पाइप अनुभागों के बीच असंगतता को कम करती है और लगातार परिधि क्षेत्र वेल्ड की सुविधा देती है.
उच्च दबाव केबल के लिए, केवल दृश्य निरीक्षण अपर्याप्त है क्योंकि स्थापना के बाद छोटे सीम विखंडन रिसाव पथ बन सकते हैं।
हमारी निरीक्षण योजना में निम्नलिखित शामिल हो सकते हैंः
प्रत्येक पाइप का हाइड्रोस्टैटिक परीक्षण
वेल्ड क्षेत्र का अल्ट्रासोनिक या विद्युत चुम्बकीय निरीक्षण
वेल्ड की मजबूती और लचीलापन के लिए समतल परीक्षण
उत्पादन के लट के अनुसार तन्यता परीक्षण
अनुदैर्ध्य सीम की दृश्य और आयामी जांच
विनिर्माण प्रलेखन पैकेज में निरीक्षण रिकॉर्ड और सामग्री की ट्रेस करने की क्षमता शामिल की जा सकती है।
पेशेवर केबल-सिस्टम ठेकेदार आंतरिक वेल्ड फ्लैश, तेज पाइप अंत, पैमाने और विदेशी सामग्री से चिंतित हैं क्योंकि ये स्थितियां स्थापना के दौरान केबल जैकेट को नुकसान पहुंचा सकती हैं।
इस जोखिम को कम करने के लिए, पाइप के साथ आपूर्ति की जा सकती हैः
नियंत्रित और ट्रिम्ड आंतरिक ERW फ्लैश
डिब्रूटेड स्लैम एंड्स
साफ आंतरिक सतहें
ढीली खाल और अजनबी सामग्री को हटाना
वैकल्पिक आंतरिक स्वच्छता निरीक्षण
परिवहन और भंडारण के लिए सुरक्षात्मक अंत टोपी
उत्पादन से पहले खरीद आदेश में आंतरिक सतह स्वीकृति आवश्यकताओं को परिभाषित किया जा सकता है।
खराब अंत चौकोरता, अत्यधिक अंडाकारता या असंगत बाहरी व्यास क्षेत्र में जड़-अंतर भिन्नता और परिधि वेल्ड असंगतता का कारण बन सकता है।
हमारे आयामी नियंत्रण में शामिल हैंः
पाइप के कई स्थानों पर बाहरी व्यास का निरीक्षण
दीवार मोटाई सत्यापन
अंत-चौकोरता निरीक्षण
सीधापन निरीक्षण
अंत-गोलाकारता और अंडाकारता की जांच
विशेष परियोजना लोटों का मिलान और पहचान
बेवलिंग को स्वीकृत फील्ड वेल्डिंग स्पेसिफिकेशन के अनुसार भी आपूर्ति की जा सकती है, हालांकि मानक उत्पाद को सादे छोरों के साथ सुसज्जित किया जाता है।
| मानक | प्रासंगिक |
|---|---|
| ASTM A523/A523M | उच्च दबाव पाइप प्रकार के केबल सर्किट में उपयोग किए जाने वाले साधारण अंत के सीमलेस और ERW स्टील पाइप के लिए प्राथमिक उत्पाद मानक |
| ASME B36.10M | कार्बन स्टील पाइप के मानकीकृत आयामों का संदर्भ |
| ASTM A530/A530M | उत्पाद विनिर्देश में संदर्भित होने पर सामान्य आयामी, परीक्षण और कारीगरी आवश्यकताएं |
| एएसटीएम ए५३/ए५३एम | सामान्य वेल्डेड और निर्बाध कार्बन स्टील दबाव पाइप; एएसटीएम ए523 के लिए एक प्रत्यक्ष प्रतिस्थापन नहीं |
| एन 10217-1 | दबाव प्रयोजनों के लिए यूरोपीय वेल्डेड गैर मिश्र धातु स्टील ट्यूब; परियोजना समकक्षता इंजीनियरिंग समीक्षा की आवश्यकता है |
| JIS G 3454 | दबाव सेवा के लिए कार्बन स्टील पाइप; एएसटीएम ए523 के प्रत्यक्ष समकक्ष नहीं |
| जीबी/टी 3091 | कम दबाव द्रव सेवा के लिए वेल्डेड स्टील पाइप; एएसटीएम ए523 के लिए एक स्वचालित विकल्प के रूप में उपयुक्त नहीं |
| GOST 10704 / GOST 10705 | विद्युत रूप से वेल्डेड अनुदैर्ध्य स्टील पाइप के आयाम और तकनीकी आवश्यकताएं; समकक्षता का अनुबंधिक मूल्यांकन किया जाना चाहिए |
ए.एस.टी.एम. ए.५२३ को केबल-प्रणाली के डिजाइनर के अनुमोदन के बिना सामान्य दबाव पाइप मानक द्वारा प्रतिस्थापित नहीं किया जाना चाहिए।बनाने के प्रावधान और परीक्षण आवश्यकताएं विशेष रूप से उच्च दबाव पाइप प्रकार के विद्युत केबल सर्किट से जुड़ी होती हैं.
पाइप का उपयोग भूमिगत उच्च दबाव वाले तेल से भरे ट्रांसमिशन केबल सर्किट के लिए वेल्डेड स्टील कैबिनेट के रूप में किया जाता है।
पाइपों की लंबाई को एक साथ संरेखित किया जाता है और एक निरंतर दबाव-टाइट नलिका बनाने के लिए क्षेत्र में परिधि से वेल्डेड किया जाता है।और पूरा सर्किट दबाव वाले डाइलेक्ट्रिक तरल से भरा हुआ है.
इस्पात पाइप कई कार्य करता हैः
इसमें दबाव वाले डाइलेक्ट्रिक द्रव शामिल है
मिट्टी के भार और यांत्रिक प्रभाव से विद्युत केबलों की रक्षा करता है
केबल की स्थापना के लिए एक निरंतर नियंत्रित मार्ग प्रदान करता है
भूमिगत सेवा के दौरान बाहरी भार का सामना करता है
पाइप अनुभागों के बीच लीक-टाइट वेल्डेड जोड़ों का समर्थन करता है
केबल प्रणाली को नमी और पर्यावरण के संपर्क से बचाता है
पाइप को विद्युत कंडक्टर के रूप में कार्य करने के लिए नहीं बनाया गया है और इसे एक अलग इंजीनियरिंग मूल्यांकन के बिना सामान्य तेल, गैस या प्रक्रिया द्रव संचरण लाइन के रूप में निर्दिष्ट नहीं किया जाना चाहिए।
| एएसटीएम ए523 ग्रेड | कार्बन, सी | मैंगनीज, Mn | फास्फोरस, पी | सल्फर, एस |
|---|---|---|---|---|
| ग्रेड ए | 0.25% अधिकतम | 0.95% अधिकतम | 0.035% अधिकतम | 0.035% अधिकतम |
| ग्रेड बी | 0.30% अधिकतम | 1.20% अधिकतम | 0.035% अधिकतम | 0.035% अधिकतम |
| एएसटीएम ए523 ग्रेड | न्यूनतम तन्य शक्ति | न्यूनतम उपज शक्ति | लम्बाई |
|---|---|---|---|
| ग्रेड ए | 330 MPa / 48 ksi | 205 MPa / 30 ksi | ASTM A523 नमूना क्षेत्र समीकरण के अनुसार निर्धारित |
| ग्रेड बी | 415 MPa / 60 ksi | 240 MPa / 35 ksi | ASTM A523 नमूना क्षेत्र समीकरण के अनुसार निर्धारित |
एकः निर्माता, व्यापार भी कर सकता है।
एकः आम तौर पर बोलते हुए, यह 10-15 दिन है यदि माल स्टॉक में है, या यह 30-40 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
|
|
