| एमओक्यू: | 1 टन |
| कीमत: | 800-1000 USD/Tons |
| मानक पैकेजिंग: | बंडलों में या लकड़ी के बक्सों में. |
| वितरण अवधि: | उत्पादों पर 20-30 दिन |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 60000 टन/टन प्रति वर्ष |

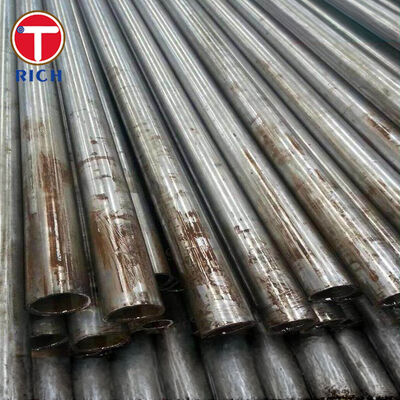

एएसटीएम ए524 निर्बाध कार्बन स्टील पाइप मुख्य रूप से वायुमंडलीय और मध्यम रूप से कम तापमान पर काम करने वाले दबाव पाइप सिस्टम के लिए डिज़ाइन किया गया है। यह मारे गए,ठीक अनाज कार्बन स्टील और दीवार मोटाई के अनुसार ग्रेड I या ग्रेड II में आपूर्ति की जाती है.
पाइप को गर्म परिष्करण या ठंडे ड्राइंग द्वारा निर्मित किया जा सकता है और मोल्डिंग के बाद गर्मी उपचार का सामना करना पड़ता है। यह वेल्डिंग, झुकने, फ्लैंगिंग, बंद रोलिंग,और इसी प्रकार के निर्माण कार्यसामान्य आपूर्ति में आयामी निरीक्षण, तन्यता परीक्षण, समतल या झुकने का परीक्षण और हाइड्रोस्टैटिक या अनुमोदित विनाशकारी परीक्षा शामिल है।
ASTM A524/A524M NPS 1/8 से NPS 26 तक पाइप आकारों को कवर करता है, जो DN 6 से DN 650 के अनुरूप है। आयाम आम तौर पर ASME B36.10M के अनुसार आपूर्ति किए जाते हैं जब तक कि खरीदार द्वारा अन्यथा निर्दिष्ट न हो।
| पद | विनिर्देश |
|---|---|
| उत्पाद | निर्बाध कार्बन स्टील पाइप |
| सामग्री | सूक्ष्म अनाज कार्बन स्टील |
| मानक | ASTM A524/A524M |
| ग्रेड | श्रेणी I और श्रेणी II |
| निर्माण प्रक्रिया | गर्म समाप्त या ठंडा खींचा |
| पाइप का नाममात्र आकार | एनपीएस 1/8 से एनपीएस 26 तक |
| मीट्रिक आकार सीमा | DN 6 से DN 650 |
| सामान्य बाहरी व्यास | 10.3 मिमी से 660.4 मिमी |
| दीवार की मोटाई | ASME B36.10M के अनुसार या अनुकूलित |
| लम्बाई | 1~12 मीटर, निश्चित लंबाई, यादृच्छिक लंबाई, या अनुकूलित |
| पाइप के अंत | सादा, कतरनी, धागा या अनुकूलित |
| आयामी आधार | ASME B36.10M |
| बाहरी व्यास सहिष्णुता | ASTM A530/A530M और खरीद आवश्यकताओं के अनुसार |
| दीवार मोटाई सहिष्णुता | आम तौर पर नाममात्र मोटाई से 12.5% से अधिक नहीं |
| लंबाई सहिष्णुता | आदेशित अवधि और खरीद समझौते के अनुसार |
| सीधापन | वाणिज्यिक रूप से सीधा या खरीद विनिर्देश द्वारा नियंत्रित |
| सतह की स्थिति | काला, अचार, तेल, शॉट-ब्लास्ट या सुरक्षात्मक लेपित |
| ताप उपचार | 845°C से ऊपर पुनः गरम और हवा से ठंडा |
| परीक्षण | खिंचाव, समतल, झुकने, हाइड्रोस्टैटिक या गैर विनाशकारी विद्युत परीक्षण |
| निरीक्षण दस्तावेज | EN 10204 3.1 अनुरोध पर उपलब्ध |
एएसटीएम ए524 पाइप को ठीक अनाज के अभ्यास का उपयोग करके पूरी तरह से मारे गए स्टील से निर्मित किया जाना चाहिए। यह नियंत्रित इस्पात निर्माण मार्ग संरचनात्मक एकरूपता में सुधार करता है और विश्वसनीय गठन, वेल्डिंग,और दबाव सेवा प्रदर्शन.
अधिकतम कार्बन सामग्री 0.21% तक सीमित है, जबकि मैंगनीज को 0.90% से 1.35 के बीच नियंत्रित किया जाता है। यह संरचना शक्ति, लचीलापन और वेल्डेबिलिटी के बीच एक व्यावहारिक संतुलन प्रदान करती है।
ग्रेड का चयन दीवार की मोटाई से निर्धारित होता है:
ग्रेड I 9.52 मिमी और उससे कम की दीवारों की मोटाई पर लागू होता है।
ग्रेड II 9.52 मिमी से अधिक दीवार मोटाई पर लागू होता है।
ग्रेड I 240 एमपीए की न्यूनतम प्रतिफल शक्ति प्रदान करता है। ग्रेड II मोटी दीवार वाले पाइप के लिए बढ़ी हुई न्यूनतम लम्बाई के साथ 205 एमपीए की न्यूनतम प्रतिफल शक्ति प्रदान करता है।
गर्म समाप्त और ठंडा खींचे गए पाइप दोनों को 845°C से ऊपर के तापमान तक गर्म किया जाता है। बाद में उन्हें हवा में या नियंत्रित वायुमंडल भट्ठी के शीतलन कक्ष के अंदर ठंडा किया जाता है।
यह उपचार अवशिष्ट निर्माण तनाव को कम करता है और पूरे पाइप अनुभाग में अधिक सुसंगत यांत्रिक गुण उत्पन्न करता है।
एएसटीएम ए524 पाइप का उद्देश्य निम्नलिखित के लिए उपयुक्त बने रहना हैः
वेल्डिंग
ठंडी झुकना
फ्लैंगिंग
बंद रोलिंग
मशीनिंग
अंत का निर्माण
दबाव प्रणाली का संयोजन
विनिर्माण प्रक्रियाओं को अभी भी अंतिम उपकरण कोड और संचालन स्थितियों के अनुसार योग्य होना चाहिए।
एक बार-बार खरीदारी का मुद्दा वास्तविक नाममात्र दीवार मोटाई की पुष्टि किए बिना ग्रेड I या ग्रेड II का ऑर्डर कर रहा है। एएसटीएम ए 524 इन्हें स्वतंत्र रूप से विनिमेय सामग्री ग्रेड के रूप में नहीं मानता है।
हमारी सामग्री समीक्षा प्रक्रिया आदेशित दीवार मोटाई को सही वर्गीकरण के साथ मेल खाती हैः
9.52 मिमी तक की दीवार मोटाईः ग्रेड I
9.52 मिमी से अधिक की दीवार की मोटाईः ग्रेड II
इससे उद्धरणों, विनिर्माण रिकॉर्ड, पाइप मार्किंग और निरीक्षण प्रमाणपत्रों पर गलत ग्रेड पहचान को रोका जा सकता है।
दबाव सेवा पाइप के खरीदारों को आमतौर पर यह प्रमाण चाहिए कि सामग्री को निर्दिष्ट पोस्ट-फॉर्मिंग हीट ट्रीटमेंट प्राप्त हुआ है।
उत्पादन रिकॉर्ड में निम्नलिखित शामिल हो सकते हैंः
ताप संख्या
विनिर्माण मार्ग
गर्मी उपचार की स्थिति
रासायनिक विश्लेषण
तन्यता परीक्षण के परिणाम
हाइड्रोस्टैटिक या विनाशकारी परीक्षण के परिणाम
अंतिम आयाम
उत्पाद चिह्न
EN 10204 3.1 निरीक्षण प्रमाण पत्र
यह ट्रेस करने की क्षमता आने वाले निरीक्षण और दबाव उपकरण दस्तावेजों की समीक्षा का समर्थन करती है।
पाइप आयाम अकेले एक एएसटीएम A524 आदेश को परिभाषित करने के लिए पर्याप्त नहीं हैं। खरीदार को भी आवश्यक कार्यक्रम, पाइप अंत, परीक्षण विधि, लंबाई, सतह की स्थिति को निर्दिष्ट करना चाहिएऔर निरीक्षण दस्तावेज.
विनिर्माण से पहले आदेश की समीक्षा की जा सकती हैः
एनपीएस या बाहरी व्यास
नाममात्र दीवार मोटाई या योजना
श्रेणी I या श्रेणी II
गर्म समाप्त या ठंडा खींचने की स्थिति
निश्चित या यादृच्छिक लंबाई
सादा या घुमावदार छोर
हाइड्रोस्टैटिक या विनाशकारी परीक्षण
सतह संरक्षण
चिह्नित करने की आवश्यकताएं
निरीक्षण प्रमाणपत्र का प्रकार
इससे खरीद आदेश, उत्पादन योजना और अंतिम निरीक्षण दस्तावेजों के बीच तकनीकी विचलन कम हो जाता है।
| मानक प्रणाली | लागू मानक | विवरण |
|---|---|---|
| एएसटीएम | ASTM A524/A524M | वायुमंडलीय और निम्न तापमान सेवा के लिए निर्बाध कार्बन स्टील पाइप |
| एएसटीएम | ASTM A530/A530M | विशेष कार्बन और मिश्र धातु स्टील पाइप के लिए सामान्य आवश्यकताएं |
| एएसएमई | ASME SA-524/SA-524M | ASTM A524 के आधार पर दबाव उपकरण कोड सामग्री विनिर्देश |
| एएसएमई | ASME B36.10M | वेल्डेड और सीमलेस फोर्ज स्टील पाइप के आयाम और कार्यक्रम |
| एन | एन 10216-1 | निर्बाध गैर मिश्र धातु स्टील के ट्यूबों के साथ निर्दिष्ट कमरे के तापमान के गुणों |
| एन | एन 10216-3 | दबाव के प्रयोजनों के लिए निर्बाध मिश्र धातु ठीक अनाज स्टील के ट्यूब |
| जेआईएस | JIS G3460 | कम तापमान सेवा के लिए स्टील पाइप |
| GB | जीबी/टी 18984 | कम तापमान सेवा पाइपिंग के लिए सीमलेस स्टील पाइप |
| जीओएसटी | जीओएसटी 8732 | गर्म परिष्कृत सीमलेस स्टील पाइप के आयाम और सामान्य आपूर्ति आधार |
एएसटीएम A524 निर्बाध कार्बन स्टील पाइप कम तापमान तरल भंडारण टैंकों से जुड़े हस्तांतरण पाइप के लिए इस्तेमाल किया जा सकता है जहां निर्दिष्ट डिजाइन तापमान, डिजाइन दबाव, संक्षारण भत्ता,और लागू पाइपिंग कोड कार्बन स्टील निर्माण अनुमति.
इस अनुप्रयोग में, पाइप भंडारण कंटेनर, पंप इकाई, वाल्व असेंबली और डाउनस्ट्रीम प्रक्रिया उपकरण के बीच प्रक्रिया तरल परिवहन करता है।निर्बाध निर्माण अनुदैर्ध्य वेल्ड सीम को समाप्त करता है, जबकि बारीक अनाज से बने स्टील की संरचना सिस्टम निर्माण के दौरान मोल्डिंग और वेल्डिंग का समर्थन करती है।
अंतिम सामग्री चयन को लागू इंजीनियरिंग कोड के न्यूनतम डिजाइन-धातु तापमान और प्रभाव परीक्षण आवश्यकताओं के अनुसार पुष्टि की जानी चाहिए।एएसटीएम A524 को पूर्ण डिजाइन समीक्षा के बिना क्रायोजेनिक सेवा के लिए उपयुक्त नहीं माना जाना चाहिए.
| ग्रेड | C, अधिकतम. % | Mn, % | हाँ, % | पी, अधिकतम. % | एस, अधिकतम. % |
|---|---|---|---|---|---|
| एएसटीएम ए524 ग्रेड I | 0.21 | 0.90 ¢1.35 | 0.10 ¢ 0.40 | 0.035 | 0.035 |
| एएसटीएम ए524 ग्रेड II | 0.21 | 0.90 ¢1.35 | 0.10 ¢ 0.40 | 0.035 | 0.035 |
| ग्रेड | लागू दीवार मोटाई | तन्य शक्ति, एमपीए | न्यूनतम प्रतिफल शक्ति, एमपीए | न्यूनतम अनुदैर्ध्य लम्बाई, % | न्यूनतम अनुप्रस्थ लम्बाई, % |
|---|---|---|---|---|---|
| एएसटीएम ए524 ग्रेड I | 9.52 मिमी और उससे कम | 415 ₹585 | 240 | 30 | 16.5 |
| एएसटीएम ए524 ग्रेड II | 9.52 मिमी से ऊपर | 380 ₹550 | 205 | 35 | 25 |
स्टील को पूरी तरह से मार दिया जाना चाहिए और बारीक अनाज की प्रक्रिया का उपयोग करके निर्मित किया जाना चाहिए। यह इलेक्ट्रिक-ओवन, बेसिक-ऑक्सीजन, या मानक के लागू संस्करण द्वारा अनुमति दी गई किसी अन्य प्रक्रिया द्वारा निर्मित किया जा सकता है.
पाइप गर्म समाप्त या ठंडा खींचा जा सकता है, आकार से संबंधित विनिर्माण प्रावधानों के अधीन।पाइप को 845 डिग्री सेल्सियस से ऊपर गर्म किया जाना चाहिए और हवा में या नियंत्रित वायुमंडल भट्ठी के शीतलन कक्ष में ठंडा किया जाना चाहिए.
विशिष्ट उत्पादन अनुक्रम में निम्नलिखित शामिल हैंः
इस्पात निर्माण और रासायनिक विश्लेषण
बिलेट तैयार करना
छिद्रण
गर्म लुढ़काव या ठंडा खींचना
ताप उपचार
सीधा करना
समाप्ति
आयामी निरीक्षण
यांत्रिक परीक्षण
हाइड्रोस्टैटिक या विनाशकारी परीक्षण
सतह संरक्षण
चिह्न और प्रमाणन
| निरीक्षण या परीक्षण | उद्देश्य |
|---|---|
| उत्पाद विश्लेषण | रासायनिक संरचना की पुष्टि करता है |
| तन्यता परीक्षण | तन्यता शक्ति, उपज शक्ति और लम्बाई की जाँच करता है |
| सपाट करने का परीक्षण | लचीलापन और सामग्री की स्थिरता का आकलन करता है |
| झुकने का परीक्षण | लागू आकारों के लिए झुकने के प्रदर्शन की पुष्टि करता है |
| हाइड्रोस्टैटिक परीक्षण | दबाव अखंडता सत्यापित करता है |
| विनाशकारी विद्युत परीक्षण | वैकल्पिक परीक्षा जब अनुमति और आदेश दिया जाता है |
| आयामी निरीक्षण | व्यास, दीवार मोटाई, लंबाई, और अंत स्थिति की पुष्टि करता है |
| दृश्य निरीक्षण | हानिकारक सतह दोषों का पता लगाता है |
| मार्किंग सत्यापन | मानक, ग्रेड, आकार, निर्माता और ट्रेस करने की पुष्टि करता है |
एकः निर्माता, व्यापार भी कर सकता है।
एकः आम तौर पर बोलते हुए, यह 10-15 दिन है यदि माल स्टॉक में है, या यह 30-40 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
|
|
